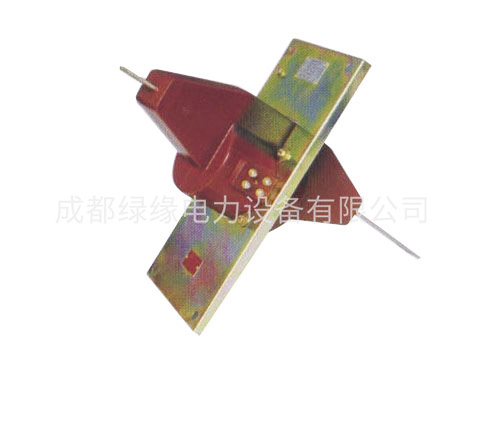

LFC-10 LFCD-10 LFCQ-10LFCQD-10 电流互感器
一、产品概述
LFC-10、LFCD-10电流互感器为瓷绝缘式户内产品，适用于额定电压10kV及以下线路作电流、电能测量及继电保护用。
二、结构简介
产品出头标记：一次侧为L1、L2，二次侧为K1、K2、当一次电流L1流向L2时，二次电流从K1流出经外部回路流K2，即为减极性。
三、技术数据
1、额定电压10千伏，容量10VA；
2、额定频率：50赫芝；
3、额定一次电流5~400安，二次电流5安；
4、电流600安以上，请用母线型穿心式LMZBJ-10电流互感器；
5、级次组合0.2(0.5)/0.2，0.5，3，D级；
7、一次公用，而计量和继保的电流比不相同，从而满足各自的使用要求。如计量75/5A0.2级；而继保100/5A1级。两个电流大小之差一般在50％的电流以内。(特殊规格)
LFC-10 LFCD-10 LFCQ-10 LFCQD-10 电流互感器参数表：
| 产品型号 | 额定电流比 | 级次组合 | 准确级及额定输出 | 保护级 | 额定短时 | 额定功稳定电流 | ||||
| 0.2级 | 0.5级 | 1级 | 3级 | 额定输出 | 准确级及准确限值系数 | |||||
| LFC-10 | 15/5 | 0.5/0.5 1/1 0.5/3 1/3 |
| 15 | 15 | 30 |
|
| 1.2 | 3.8 |
| 20/5 | 1.5 | 3.3 | ||||||||
| 30/5 | 2.3 | 5.0 | ||||||||
| 40/5 | 3.0 | 5.6 | ||||||||
| 50/5 | 3.8 | 8.3 | ||||||||
| 75/5 | 5.6 | 12.4 | ||||||||
| 100/5 | 7.5 | 16.5 | ||||||||
| 150/5 | 11.3 | 24.8 | ||||||||
| 200/5 | 15 | 33 | ||||||||
| 300/5 | 22.5 | 49.5 | ||||||||
| 400/5 | 30 | 66 | ||||||||
| LFCQ-10 | 5/5 | 1/1 1/3 |
|
| 15 | 30 |
|
| 0.5 | 0.5 |
| 10/5 | 1.1 | 1.8 | ||||||||
| 15/5 | 1.7 | 3.8 | ||||||||
| 20/5 | 2.2 | 5 | ||||||||
| 30/5 | 3.3 | 7.5 | ||||||||
| 40/5 | 4.4 | 10 | ||||||||
| 50/5 | 5.5 | 12.5 | ||||||||
| 75/5 | 8.3 | 18.58 | ||||||||
| 100/5 | 11 | 25 | ||||||||
| 150/5 | 16.5 | 37.5 | ||||||||
| 200/5 | 22 | 50 | ||||||||
| 300/5 | 33 | 75 | ||||||||
| 400/5 | 44 | 100 | ||||||||
| LFCD-10 | 50/5 | 10P/0.5 10P/3 10P/10P |
| 15 |
| 30 | 15 | 10P10 | 3.8 | 8.3 |
| 75/5 | 5.6 | 12.4 | ||||||||
| 100/5 | 7.5 | 16.5 | ||||||||
| 150/5 | 11.3 | 24.8 | ||||||||
| 200/5 | 15 | 33 | ||||||||
| 300/5 | 22.5 | 49.5 | ||||||||
| 400/5 | 30 | 66 | ||||||||
| LFCQD-10 | 75/5 | 10P/0.5 10P/1 10P/3 10P/10P |
| 15 | 15 | 30 | 15 | 10P15 | 8.3 | 18.58 |
| 100/5 | 11 | 25 | ||||||||
| 150/5 | 16.5 | 37.5 | ||||||||
| 200/5 | 22 | 50 | ||||||||
| 300/5 | 33 | 75 | ||||||||
