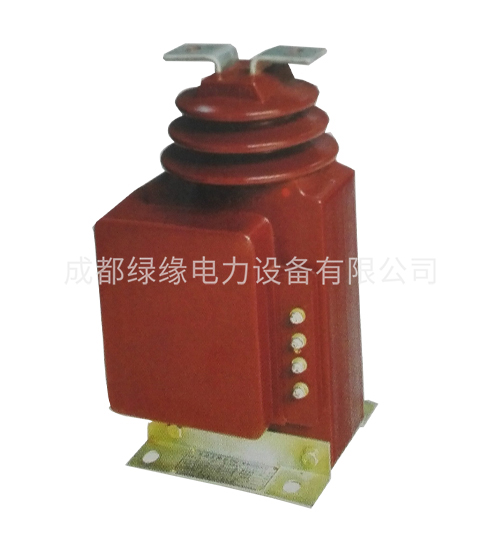

LQJ-10Q LQJS-10Q系列电流互感器
一、产品概述
本系列电流互感器为环氧树脂浇注全封闭式产品。适用于额定频率50Hz或60Hz、额定电压10kv的电力系统中，作电能计量、电流测量和为电保护用。本产品符合IEC185及GBl208-2006《电流互感器》标准。
二、结构简介
本型电流互感器为环氧树脂浇注绝缘全封闭结构，具有优良的绝缘性能和防潮能力，体积小，重量轻，适宜于任何位置、任意方向安装。
三、技术参数
1.额定绝缘水平：12/42/75kV;
2．额定二次电流5A，lA;
3．额定一次电流、准确级组合、额定输出额定动、热稳定电流见表;
4．符合GBl208—2006《电流互感器》标准。
LQJ-10Q LQJS-10Q系列电流互感器产品参数：
LQJ-10Q型技术参表
| 额定一次电流 | 一秒热电流1th/1s | 热稳定电流(KA峰值) | 准确级组合 | 额定二次输出(VA) | 表面爬电距离 | 重量 | ||
| 1S/2S | 0.2 | 0.5(S) | 10P10 | |||||
| 5 | 0.45 | 1.1 | 0.2/0.2 0.2/0.5(S) 0.5(S)/0.5(S) 0.2/10P10 0.5(S)/10P10 | 10 | 10 | 15 | 260 | 15 |
| 10 | 0.9 | 2.2 | ||||||
| 15 | 1.35 | 3.3 | ||||||
| 20 | 1.8 | 4.5 | ||||||
| 25,30 | 2.7 | 6.75 | ||||||
| 40 | 3.6 | 9 | ||||||
| 50 | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.8 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 20 | 50 | ||||||
| 250 | 22.6 | 56.2 | ||||||
| 300 | 30 | 75 | ||||||
| 400 | 36 | 80 | ||||||
LQJS-10Q型技术参表
| 额定一次电流 | 一秒热电流 | 动稳定电流 | 准确级组合 | 额定二次输出(VA) | 表面爬电距离 | 重量 | |
| 1S1-1S4/2S | 0.5(S)0.2 | 10P10 | |||||
| 7.5-10-15 | 1.5 | 3.75 | 0.5/0.2/0.2/10P10 0.5/0.5S/0.5S/10P10 0.5/0.5/0.5/10P10
| 10 | 15 | 260 | 21 |
| 10-15-20 | 1.8 | 4.5 | |||||
| 15-20-30 | 2.7 | 6.75 | |||||
| 20-30-40 30-40-50 | 3.6 5 | 9 12.5 | |||||
| 40-50-75 | 7.5 |
|
|
| |||
| 50-75-100 | 10 | 25 |
|
| |||
| 75-100-150 | 15 | 37.5 |
|
| |||
| 100-150-200 | 20 | 50 |
|
| |||
| 150-200-300 | 30 | 75 |
|
| |||
| 200-300-400 | 40 | 100 |
|
| |||
