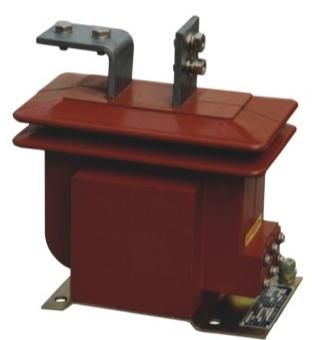

LZJC-10Q型电流互感器(LZJ-10全封闭型)
一、产品概述
本型电流互感器为环氧树脂浇注绝缘、户内型产品。适用于额定频率50Hz、额定电压10kV的交流电力系统中,作电流、电能测量及继电保护用。

二、结构简介
本型电流互感器为支柱式、全封闭结构,铁芯采用优质冷轧硅钢片卷绕成环形,二次线圈均绕于圆周上,连同一次均浇注在环氧树脂浇注体内,具有优良的绝缘性能和防潮能力,适宜于污秽、凝露环境下使用。产品底部的安装板上有安装孔及接地螺栓,互感器为减极性接线。

三、使用环境
3.1 海拔3000米以内;
3.2 周围介质温度-5℃~+40℃;
3.3 空气的相对湿度不超过90%(温度为25℃时) ;
3.4 无严重影响互感器绝缘的气体、蒸汽、尘埃及其它爆炸性或浸蚀性介质;
3.5 安装场所无剧烈震动和颠簸。
LZJC-10Q型电流互感器(LZJ-10全封闭型)
四、规格及技术参数
4.1额定电压:10kV;
4.2 额定频率:50Hz;
4.3 额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、8000、1000A;
4.4 额定二次电流:5A;
4.5 级次组合:0.5/10P10或0.5/10P15、0.2/10P10、0.2S/0.2、0.5/0.5;
4.6 额定负荷(COSf=0.8滞后) ;
  计量(1S)0.2S、0.2、0.5级为10VA;
  继保(2S)10P级为15VA;
4.7 继保(2S)额定准确限值系数(10%倍数) :≥10;
4.8 短时热电流和动稳定电流见表1:
4.9 绝缘水平
① 工频试验电压:一次对二次及对地42kV/1min;
② 在8.3kV试验电压下,局部放电量≤20pC;
③ 沿面汇露比距≥20mm/kV。



LZJC-10Q型电流互感器(LZJ-10全封闭型)主要技术参数:

产品型号

额定电流比(A)

级次组合

准确级及额定输出(VA)

一秒热稳定电流(KA)

动稳定电流(KA)

0.2S

0.2

0.5

10P15

LZJC-10Q

5/5

0.2S/10P15

0.2/10P15

0.5/10P15

10

10

10

15

0.4

0.8

10/5

0.8

1.5

15/5

1.1

2.3

20/5

1.5

3

30/5

2.3

4.5

40/5

3

6

50/5

3.8

7.5

75/5

5.6

11.3

100/5

7.5

15

150/5

11.3

23

200/5

15

30

300/5

22.5

45

400/5

30

60

600/5

30

60

800/5

40

80

1000/5

45

90

1500/5

45

90
