一、产品介绍

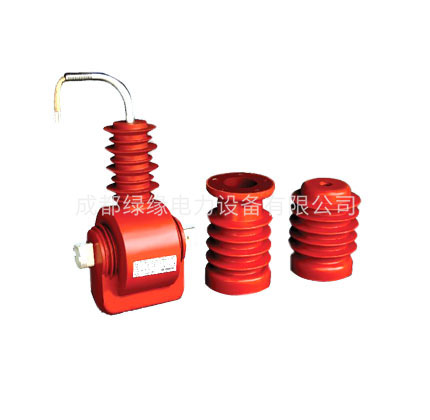

LZW32-10G1 LZW32-10G2 LZW32-10G2C电流互感器为户外环氧树脂真空浇注、全封闭结构,供额定频率50~60Hz,额定电压10KV及以下户外真空断器中作继电保护用。
二、注意事项
互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
LZW32-10G1 LZW32-10G2 LZW32-10G2C技术参数:
额定第一次电流A | 一秒电流(KA有效值)(th/1s) | 动稳定电流(KA峰值) | 准确级组合 | 额定二次输出(VA) | 表面爬电距离(mm) | 重量(kg) | ||
1S/2S | 0.2 | 0.5 | 3 | |||||
30 | 2.7 | 6.75 | 0.2/3
0.5/3 | 10 | 10 | 50 | 530 | 11 |
40 | 4 | 10 | ||||||
50 | 6.75 | 16.8 | ||||||
75 | 9.0 | 22.5 | ||||||
100 | 11.2 | 28 | ||||||
150 | 18 | 45 | ||||||
200 | 22.5 | 56.2 | ||||||
300 | 31.5 | 78.8 | ||||||
400~630 | 56.5 | 140 |
LZW32-10G1 LZW32-10G2 LZW32-10G2C 技术参数:单绕组复变比
额定第一次电流A | 一秒电流(KA有效值)(th/1s) | 动稳定电流(KA峰值) | 准确级组合 | 额定二次输出(VA) | 表面爬电距离(mm) | 重量(kg) |
1S-S3 | ||||||
50-100 | 9 | 22.5 | 3 | 50 | 530 | 11 |
75-150 | 13.5 | 33.7 | ||||
100-200 | 18 | 45 | ||||
150-300 | 27 | 67.5 | ||||
200-400 | 36 | 90 | ||||
400-630 | 56.5 | 140 |
