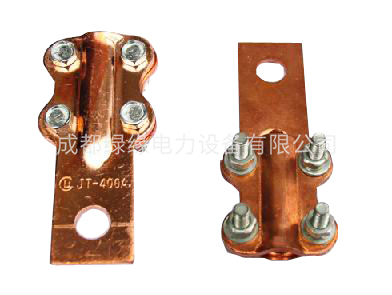

铜接线夹(梅花形开孔)
一、产品用途
JT铜 铝 铜铝接线夹适用于适用于户内配电装置中电气设备与各种电线、电缆的过渡连接。
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。

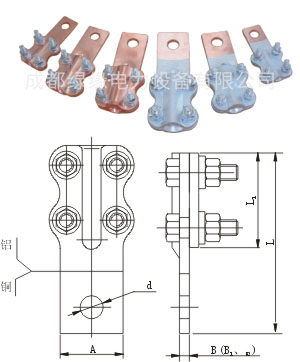

铜接线夹(梅花形开孔)技术参数:
型号 | 适用导线截面(mm) | 主要尺寸(mm) | ||||||
d | L | L1 | A | B | B1 | B2 | ||
JT-100 | 16-25 | 10.5 | 76 | 41 | 23 | 2.5 | 3.2 | 3.2 |
JT-200 | 25-35 | 12.5 | 85 | 43 | 25 | 3.0 | 4.2 | 4.0 |
JT-300 | 35-50 | 12.5 | 95 | 48 | 29 | 3.5 | 4.2 | 4.2 |
JT-400 | 50-70 | 12.5 | 104 | 53 | 31 | 3.5 | 4.5 | 4.2 |
JT-500 | 70-95 | 14.5 | 109 | 55 | 33 | 3.5 | 5.0 | 4.5 |
JT-600 | 95-120 | 14.5 | 114 | 57 | 35 | 4.0 | 5.0 | 4.5 |
JT-800 | 150-185 | 14.5 | 125 | 65 | 35 | 4.0 | 5.5 | 5.0 |
JT-1000 | 185-240 | 14.5 | 136 | 67 | 40 | 4.0 | 5.8 | 5.0 |
