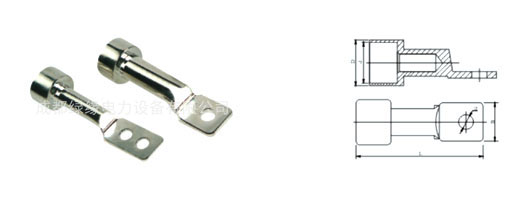

DT-F防水型铜铝接线端子
一、产品用途
DT-F防水型铜接线端子适用于冷缩、热缩电缆附件的终端连接。
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。
DT-F防水型铜铝接线端子参数及型号:
型号 | 主要尺寸(mm) | ||||||
D | d | d₁ | L₁ | L | A | φ | |
DT-F-25 | 37 | 31 | 7.0 | 55 | 110 | 26 | 11 |
DT-F-35 | 37 | 31 | 8.3 | 55 | 110 | 26 | 11 |
DT-F-50 | 37 | 31 | 9.3 | 55 | 112 | 30 | 11 |
DT-F-70 | 37 | 31 | 11.5 | 55 | 114 | 30 | 11 |
DT-F-95 | 37 | 31 | 13.5 | 55 | 114 | 30 | 11 |
DT-F-120 | 37 | 31 | 15.0 | 60 | 126 | 32 | 13 |
DT-F-150 | 37 | 31 | 16.5 | 60 | 126 | 32 | 13 |
DT-F-185 | 41 | 35 | 18.5 | 60 | 134 | 36 | 13 |
DT-F-240 | 41 | 35 | 20.5 | 60 | 134 | 40 | 13 |
DT-F-300 | 41 | 35 | 23.0 | 60 | 141 | 40 | 17 |
DT-F-400 | 41 | 35 | 26.0 | 90 | 179 | 44 | 17 |
DT-F-500 | 41 | 35 | 29.2 | 90 | 184 | 44 | 17 |
DT-F-630 | 46 | 40 | 33.0 | 90 | 190 | 50 | 17 |
