一、产品介绍

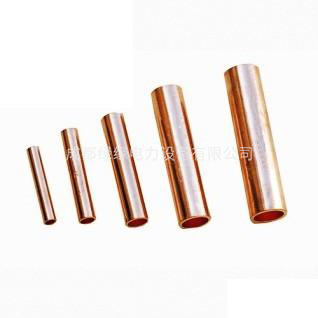

铜连接管GT用于配电装置中各种圆型,半圆扇型电线,电力电缆之间的连接。
GT系列铜、铝连接管适用于配电装置中各圆型、半圆扇型电线、电力电缆之间的连接,GT系列堵油型连接管采用T2铜棒车制,GT系列通孔型接管采用T2铜管料冲制,GL系列堵油型连接管,采用L2铝棒车制。GTL系列铜铝连接管,采用摩焊工艺制造,质量可靠。
电力高压接地线专用端子、汇流管,短路接地线
二、产品用途
GT、GL系列铜、铝连接管(堵油)适用于配电装置电力电缆导体与电力电缆导体的过渡连接。
三、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。

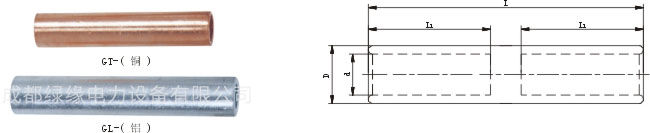

铜连接管GT型号及参数:
型号 | 主要尺寸(mm) | |||
D | d | L | L1 | |
GT-10 | 9 | 5.3 | 60 | 26 |
GT-16 | 10 | 6.3 | 65 | 28 |
GT-25 | 11 | 7.3 | 70 | 32 |
GT-35 | 12 | 8.6 | 75 | 34 |
GT-50 | 14 | 9.8 | 80 | 37 |
GT-70 | 16 | 11.5 | 90 | 42 |
GT-95 | 18 | 13.5 | 95 | 44 |
GT-120 | 20 | 15.0 | 100 | 47 |
GT-150 | 22 | 16.5 | 105 | 49 |
GT-185 | 25 | 18.5 | 110 | 52 |
GT-240 | 27 | 21.0 | 120 | 57 |
GT-300 | 31 | 23.7 | 130 | 62 |
GT-400 | 35 | 27.0 | 138 | 65 |
GT-500 | 38 | 29.5 | 149 | 70 |
GT-630 | 45 | 35.0 | 178 | 82 |
GT-800 | 50 | 38.0 | 198 | 95 |
GT-1000 | 60 | 44.0 | 238 | 110 |
