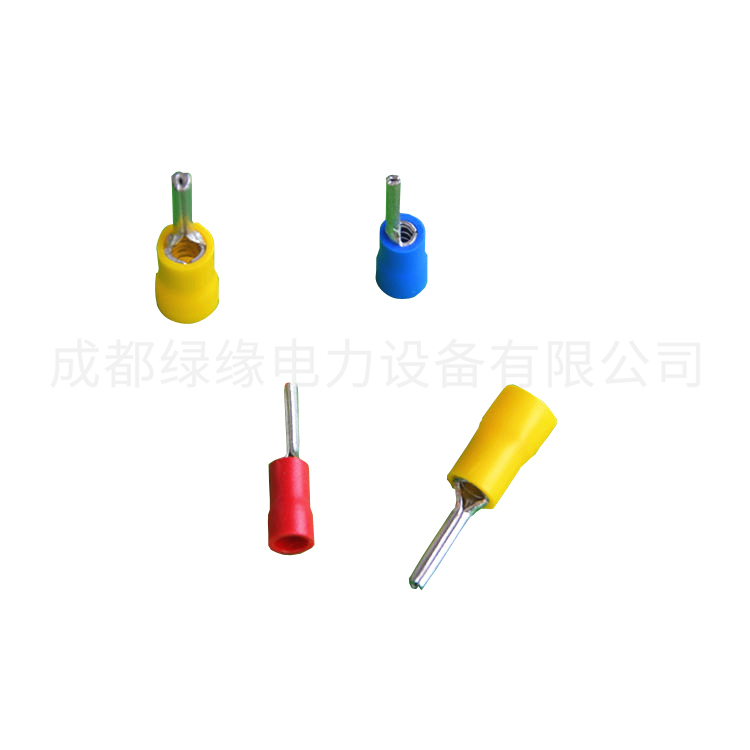

绝缘针形冷压线鼻(实芯)
一、产品特征
绝缘针形冷压线鼻(实芯)端头尾部镶铜套再套绝缘套,绝缘套为硬质,并具有可塑性,压接后成型美观,
并起到了固定导线的作用,克服了在小线径上使用裸形端头.
二、产品特点
绝缘针形冷压线鼻参照国外先进工业国家的技术标准和质量要求;产品通过国家电控配电设备质量监督检验中心测试,
端头系列齐全,品种繁多,品质优良,可与世界著名厂家相媲美,产品畅销国内外。在标准的规格前提下,采用99.9%的高纯度工业用铜制成,
表面镀银、尾部缝处焊银,内孔制有螺纹线、进口绝缘套,按国际通用色标别辩等特点。
绝缘针形冷压线鼻(实芯)端头尾部镶铜套再套绝缘套,绝缘套为硬质,并具有可塑性,压接后成型美观,
并起到了固定导线的作用,克服了在小线径上使用裸形端头.
二、产品特点
绝缘针形冷压线鼻参照国外先进工业国家的技术标准和质量要求;产品通过国家电控配电设备质量监督检验中心测试,
端头系列齐全,品种繁多,品质优良,可与世界著名厂家相媲美,产品畅销国内外。在标准的规格前提下,采用99.9%的高纯度工业用铜制成,
表面镀银、尾部缝处焊银,内孔制有螺纹线、进口绝缘套,按国际通用色标别辩等特点。
绝缘针形冷压线鼻(实芯)型号参数:
导线截面:0.5~1.5mm²(美国线规22~16)******电流 Imax=19A
型号 | 尺寸(mm) | |||
Fφ | L | H | Dφ | |
PTV1.25-10 | 1.9 | 20.0 | 10.0 | 4.3 |
PTV1.25-12 | 1.9 | 22.0 | ||
PTV1.25-13 | 1.9 | 23.0 | ||
PTV1.25-18 | 1.9 | 28.0 |
导线截面:1.5~2.5mm²(美国线规16~14)******电流 Imax=27A
型号 | 尺寸(mm) | |||
Fφ | L | H | Dφ | |
PTV2-10 | 1.9 | 20.0 | 10.0 | 4.9 |
PTV2-12 | 1.9 | 22.0 | ||
PTV2-13 | 1.9 | 23.0 | ||
PTV2-18 | 1.9 | 28.0 |
导线截面:4~6mm²(美国线规12~10)******电流Imax=48A
型号 | 尺寸(mm) | |||
Fφ | L | H | Dφ | |
PTV5.5-13 | 2.8 | 25.5 | 12.5 | 6.7 |
PTV5.5-18 | 2.8 | 30.5 |
