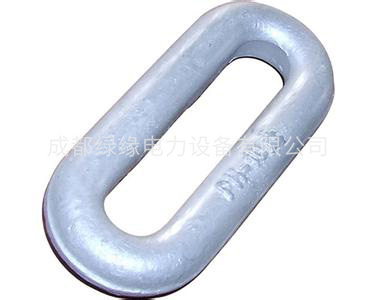

PH ZH型挂件
一、产品用途
PH延长环是由电力连接金具限制垂直引下线从延长环的空间穿过，它适用于减少绝缘子串联接触的摆动范围。
二、产品特点
a、加工尺寸精确，高于额定机械负荷。
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。
PH型挂件的参数及型号：
| 型号 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量(kg) | ||
| B | C | L | |||
| PH-7 | 16 | 20 | 80 | 70 | 0.38 |
| PH-7D | - | - | - | - | - |
| PH-10 | 18 | 22 | 100 | 100 | 0.56 |
| PH-10D | - | - | - | - | - |
| PH-12 | 20 | 24 | 120 | 120 | 0.80 |
| PH-16 | 22 | 26 | 140 | 160 | 1.11 |
| PH-20 | - | - | - | - | - |
| PH-21 | 24 | 30 | 160 | 210 | 1.60 |
| PH-25 | 26 | 34 | 160 | 250 | 2.00 |
| PH-30 | 30 | 38 | 180 | 320 | 2.90 |
ZH型挂件的参数及型号：
| 型号 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量(kg) | |||||
| B | D1 | D | R | H1 | H | |||
| ZH-7 | 16 | 24 | 16 | 20 | 57 | 100 | 70 | 0.85 |
| ZH-10 | 16 | 24 | 18 | 20 | 55 | 100 | 100 | 1.12 |
| ZH-12 | 16 | 24 | 20 | 24 | 65 | 103 | 120 | 1.20 |
| ZH-16 | 18 | 26 | 22 | 26 | 75 | 135 | 160 | 1.80 |
