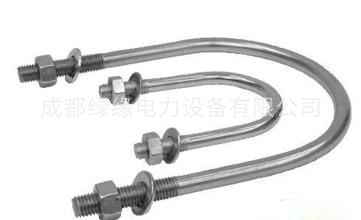

U型螺丝

一、产品介绍
U型螺丝作为悬垂串的联塔金具,它依靠螺栓连接方式与杆塔横担固定,使横担结构得到简化。U型螺丝的另一端以环形连接方式与绝缘子串联结,由此形成灵活的转动点。但它的缺点是由螺纹承受拉力载荷,经长期运行后易生产疲劳损坏事故。UJ型螺丝在螺纹下部增加了徒台,能抵消水平载荷产生的弯矩,性能有所改进。U型螺丝类联塔金具只宜在地线小截面导线上使用。

二、产品特点
a、U型螺丝作为悬垂串的联塔金具,它依靠螺栓连接方式与杆塔横担固定,使横担结构得到简化。
b、U型螺丝的另一端以环形连接方式与绝缘子串联接,由此形成灵活的转动点。
c、UL型螺丝在螺纹下部增加了徒台,能抵消水平载荷产生的弯矩,性能有所改进。
U型螺丝

UJ-型螺丝参数及型号:

型号

主要尺寸(mm)

标称破坏载荷(kN)

参考重量(kg)

C

M

D

L1

L

X向

Y向

Z向

U-1670

70

16

16

75

110

16

3.0

30



U-1680

80

16

16

60

90

16

3.0

30

0.53

U-1870

70

18

18

75

110

18

3.5

35



U-1880

80

18

18

75

110

18

3.5

35

0.83

U-2080

80

20

20

80

120

24

4.9

47

1.08

U-2280

80

22

22

90

130

28

6.5

57

1.30



UJ-型螺丝的参数及型号:

型号

主要尺寸(mm)

标称破坏载荷(kN)

参考重量(kg)

C

M

D

L1

L

X向

Y向

Z向

UJ-1880

80

18

18

50

105

18

5.3

35

0.85

UJJ-2080

80

20

20

60

120

24

7.4

47

1.10

UJ-2080

80

22

22

65

127

28

10.8

57

1.40
