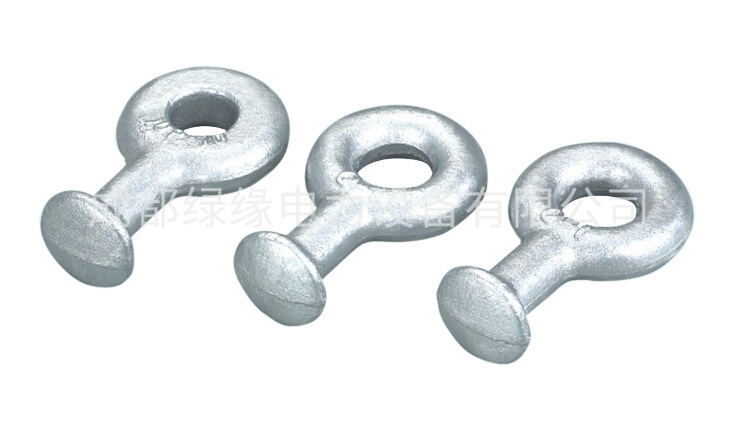

Q QP QH型球头挂板
一、产品介绍
球头挂板主要用于连接绝缘悬垂片的铁质圆形装置，其种类分为圆形连接的Q型和螺栓平面连接的QP型。
二、产品特点
a、加工尺寸精确，高于额定机械负荷
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。
QP型挂板参数及型号：
| 型号 | 连接标记 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量(kg) | ||||
| B | D1 | D | Φ | H | ||||
| Q-7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | 0.27 |
| QP-7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | 0.27 |
| QP-10 | 16 | 16 | 17 | 33.3 | 22 | 50 | 100 | 0.32 |
| QP-12 | 16 | 18 | 17 | 33.3 | 24 | 60 | 120 | 0.40 |
| QP-12G | 16 | 17 | 17 | 33.3 | 24 | 60 | 120 | 0.40 |
| QP-16 | 20 | 20 | 21 | 41.0 | 26 | 60 | 160 | 0.50 |
| QP-20 | 24 | 24 | 25 | 49.0 | 30 | 80 | 200 | 0.95 |
| QP-21D | 20 | 21 | 21 | 41.0 | 29 | 70 | 210 | 0.95 |
| QP-30 | 24 | 28 | 25 | 49.0 | 39 | 80 | 300 | 1.05 |
QH型挂板的参数及型号：
| 型号 | 连接标记 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量(kg) | |||||
| B | D1 | D | R | H1 | H | ||||
| QH-7 | 16 | 16 | 17 | 33.3 | 11 | 57 | 100 | 70 | 0.6 |
| QH-10 | 16 | 18 | 17 | 33.3 | 11 | 60 | 110 | 100 | 1.1 |
| QH-12 | 16 | 19 | 17 | 33.3 | 11 | 63 | 120 | 120 | 1.3 |
| QH-16S | 20 | 20 | 21 | 41.0 | 17 | 100 | 155 | 160 | 1.2 |
| QH-21S | 20 | 20 | 21 | 41.0 | 17 | 100 | 155 | 210 | 1.2 |
| QH-25S | 24 | 24 | 25 | 49.0 | 17 | 100 | 165 | 250 | 1.8 |
| QH-32S | 24 | 28 | 25 | 49.0 | 17 | 110 | 175 | 320 | 2.2 |
| QH-42S | 28 | 32 | 29 | 57.0 | 20 | 120 | 200 | 420 | 3.4 |
Q-M型挂板的参数及型号:
| 型号 | 连接标记 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量 (kg) | ||||
| B | C | Φ | H1 | H | ||||
| Q-7M | XP-7 | 16 | 18 | 14 | 130 | 60 | 70 | 1.0 |
| Q-12M | XP-12 | 18 | 22 | 14 | 145 | 70 | 120 | 1.3 |
Q-N型挂板的参数及型号：
| 型号 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量 (kg) | |||||||
| B | D1 | D | R | Φ | H1 | H2 | H | |||
| Q-7N | 16 | 16 | 33.3 | 12.5 | 14 | 42 | 50 | 142 | 70 | 1.2 |
| Q-12N | 18 | 18 | 33.3 | 12 | 14 | 56 | 64 | 173 | 120 | 1.5 |
| Q-16N | 20 | 20 | 41.0 | 15 | 14 | 42 | 75 | 168 | 160 | 1.5 |
Q-P型挂板的参数及型号:
| 型号 | 连接标记 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量 (kg) | ||||||
| B | D1 | D | Φ1 | Φ | H1 | H2 | ||||
| Q-7P | XP-7 | 16 | 17 | 33.3 | 14 | 20 | 70 | 65 | 70 | 1.1 |
| Q-12P | XP-12 | 18 | 17 | 33.3 | 14 | 24 | 70 | 60 | ||
