一、用途及使用环境

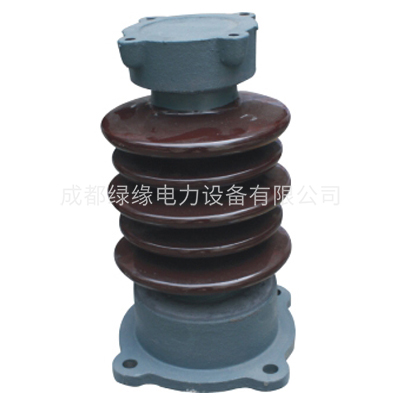

户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用。
绝缘子适用环境为-40~+40,部分产品可用于海拔高度为4000m的地区。产品分为普通形和耐污性两大类,耐污性可适用于中等、重及特重污区。
二、结构和工艺特点
改系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构,我厂的瓷配方先进,性能优异,经实际运行,可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂,具有与瓷体优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度。产品的法兰结构合理,受力时应力分布均匀。其材料为机械强度高的球墨铸铁,表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥,加上合理的养护工艺,使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性,本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。
三、产品技术标准
GB8287.1 高压瓷支柱绝缘子 技术条件
IEC 168 高压瓷支柱绝缘子
一、产品参数
型号 | 额定电压KV | 弯曲强度kN | 扭转负荷Kn.m | 爬电距离mm | 需电金波冲击耐受电压kV | 工频干耐受电压kV | 工频湿耐受电压kV | 重量kg | 总高H | 量大半径D | 干弧距离mm | 伞数 | h1 | h2 | 上部安装尺寸n1-d1-a1 | 下部分安装尺寸n1-d1-a1 |
ZS-10/5L | 10 | 5 | - | 230 | 78 | 40 | 28 | 6 | 220 | 140 | 125 | 2 | 10 | 15 | 2-M8-36 | 4-M10-φ55 |
ZS-10/4 | 10 | 4 | - | 230 | 78 | 40 | 28 | 6 | 210 | 140 | 123 | 2 | 10 | 12 | 2-M8-36 | 2-φ12-φ130 |
ZS-20/10 | 20 | 10 | - | 400 | 150 | 75 | 50 | 18 | 350 | 180 | 224 | 4 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ210 |
ZS-20/8 | 20 | 8 | - | 400 | 150 | 75 | 50 | 14.5 | 350 | 165 | 217 | 4 | 15 | 14 | 2-M12-76(中M16) | 4-φ14-φ180 |
ZS-20/16 | 20 | 16 | - | 470 | 150 | 75 | 50 | 14.5 | 350 | 190 | 218 | 5 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ210 |
ZS-20/30 | 20 | 30 | - | 470 | 150 | 75 | 50 | 32 | 400 | 205 | 222 | 5 | 15 | 25 | 4-M12-φ140 | 4-φ18-φ250 |
ZS-35/30-G | 20 | 30 | - | 575 | 170 | 100 | 70 | 32.6 | 450 | 205 | 272 | 5 | 15 | 25 | 4-M12-φ140 | 4-φ18-φ225 |
ZS-35/6L | 35 | 6 | 3 | 648 | 170 | 100 | 70 | 17 | 420 | 165 | 308 | 7 | 15 | 15 | 4-M12-φ140 | 4-M12-φ140 |
ZS-35/8 | 35 | 8 | 2 | 625 | 170 | 100 | 70 | 16 | 420 | 165 | 306 | 6 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 |
ZS-35/4K | 35 | 4 | 2 | 648 | 170 | 100 | 70 | 12 | 400 | 150 | 300 | 7 | 15 | 14 | 4-M14-φ140 | 4-φ14-φ140 |
型号 | 额定电压KV | 弯曲强度kN | 扭转负荷Kn.m | 爬电距离mm | 需电金波冲击耐受电压kV | 工频干耐受电压kV | 工频湿耐受电压kV | 重量kg | 总高H | 量大半径D | 干弧距离mm | 伞数 | h1 | h2 | 上部安装尺寸n1-d1-a1 | 下部分安装尺寸n1-d1-a1 |
ZSW-35/4K-2 | 35 | 4 | 1.2 | 875 | 185 | 100 | 80 | 13 | 445 | 150 | 345 | 10 | 12 | 14 | 4-φ14-φ140 | 4-φ14-φ140 |
ZSW2-35/4-4 | 35 | 4 | 1.8 | 1260 | 250 | 100 | 90 | 27 | 560 | 235 | 405 | 大5小4 | 20 | 14 | 4-M16-φ127 | 4-φ18-φ180 |
ZS-63/5 | 63 | 5 | 2 | 1160 | 325 | 175 | 140 | 38 | 710 | 180 | 565 | 11 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 |
ZS-63/4 | 63 | 4 | 2 | 1104 | 325 | 175 | 140 | 29 | 760 | 170 | 627 | 10 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 |
ZS-63/15K | 63 | 15 | 4 | 1104 | 325 | 175 | 140 | 61 | 840 | 230 | 628 | 9 | 16 | 20 | 4-φ18-φ210 | 8-φ18-φ250 |
ZSQ-63/4-3 | 63 | 4 | 2 | 2010 | 325 | 175 | 140 | 50 | 850 | 235 | 705 | 15 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 |
ZSW-63/8-2 | 63 | 8 | 4 | 1380 | 325 | 175 | 140 | 39 | 850 | 235 | 705 | 12 | 15 | 20 | 4-M12-φ140 | 4-φ18-φ225 |
ZSW-35/4-2 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 14 | 445 | 150 | 350 | 10 | 15 | 14 | 4-M12-φ140 | 4-φ14-φ180 |
ZSW3-35/4-2 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 13.5 | 445 | 150 | 351 | 10 | 15 | 15 | 4-M12-φ140 | 4-M12-φ140 |
ZSW2-35/10-4 | 35 | 10 | 2 | 1260 | 250 | 135 | 90 | 31.4 | 560 | 245 | 405 | 大5小4 | 20 | 14 | 4-M16-φ127 | 4-φ14-φ180 |
