户内瓷瓶支柱绝缘子

一、概述
户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。

绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。

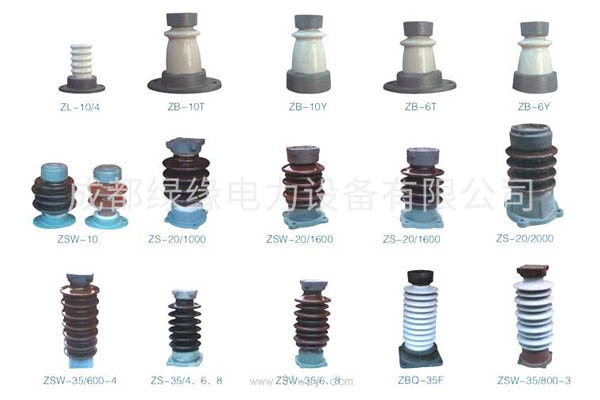

户内瓷瓶支柱绝缘子
二、结构简介
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。    绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量

三、型号说明
Z——户内外胶装支柱绝缘子;
Z——户内内胶装支柱绝缘子;
Z——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者;
Y——外胶装和联合胶装下附件为圆形者;
T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)


户内瓷瓶支柱绝缘子型号参数:

额定电压kv

工频电压、千伏(有效值)不小于kv

全被冲击耐受电压千伏(幅值)不小于kv

干耐受

击穿

6

36

58

60

10

47

75

80

20

68

119

125

35

100

175

185



型号

主要尺寸mm

重量kg

H

D

h1

h2

h3

h4

h5

d1

d2/b

d3

d4

d5

a1

a2

ZA-6Y

165

86

27

36

6

13

20

62

106

2-M6

M10

M12

36

-

2.1

ZA-6T

165

86

27

36

6

13

10

62

110

2-M6

M10

2-Φ12

36

135

2.3

ZB-6Y

185

106

38

48

7

18

22

82

129

2-M10

M16

M16

46

-

4.2

ZB-6T

185

106

38

46

7

18

12

82

140

2-M10

M16

2-Φ15

46

175

4.9

ZA-10Y

190

86

27

36

6

13

20

66

110

2-M6

M10

M12

36

-

2.25

ZA-10T

190

86

27

36

6

13

10

62

110

2-M6

M10

2-Φ12

36

135

2.5

ZB-10Y

215

106

38

48

7

18

22

82

129

2-M10

M16

M16

46

-

4.6

ZB-10T

215

106

38

46

7

18

12

82

140

2-M10

M16

2-Φ15

46

175

5.24

ZLD-10F

215

110

46

65

14

22

18

160

160

4-M12

M16

4-Φ15

76

125

9.5

10kv/3.75kN

190

110

27

36

6

13

20

66

110

2-M6

M10

M12

36

-

2.8

10kv/7.5kN

215

126

38

48

7

18

12

82

135

2-M10

M16

2-Φ15

46

175

6.0

10kV/20kN

215

110

46

65

14

22

18

160

192

4-M12

M16

4-Φ15

76

155

10.9

10kv/20kN

215

110

46

65

14

22

18

160

160

4-M12

M16

4-Φ15

76

125

10.9

ZLD-20F

315

143

46

80

14

22

18

128

195

4-M12

M18

4-Φ18

76

155

16
