瓷横担绝缘子

一、用途、结构简介
高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线,它可以替代悬式绝缘子和针式绝缘子。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成,具有自洁性好,维护简单,线路材料省,造价低,运行安全可靠等优点。

二、型号说明

S——胶装式(实心)瓷横担绝缘子;

SC——全瓷式(实心)瓷横担绝缘子;

“—”后数字为50%全波冲击闪络电压,kV;

数字后“Z”为直立式(水平式不表示)。

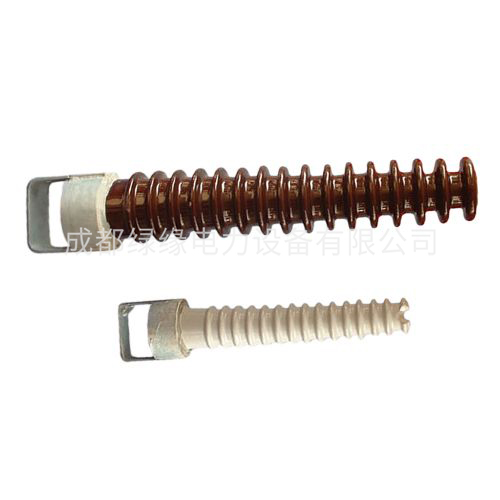

瓷横担绝缘子

瓷横担绝缘子型号参数:

型号

总长
L

安装孔与线槽中心距离
l

绝缘距离
l1

瓷件顶端直径
d

瓷件******棱径
D

线槽宽度

安装孔

安装面

抗弯破坏负荷
kN

工频湿闪络电压
kV

50%全波冲击闪络电压
kV

爬电距离
mm

l2±2

R±2

直径d1+3-1

高度
h

b

l3

SC-185

400

340

315

45

75

22

/

18

68

45

60

2.5

50

185

320

SC-185Z

400

340

315

45

75

/

11

18

68

45

60

2.5

50

185

320

SC-210

450

390

365

45

82

22

/

18

72

45

60

2.5

60

210

380

SC-210Z

450

390

365

45

82

/

11

18

72

45

60

2.5

60

210

380

SC-280

600

530

490

60

110

26

/

22

90

50

80

3.5

100

280

600

SC-280Z

600

530

490

60

110

/

13

22

90

50

80

3.5

100

280

600
