一、产品简介
VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下,电缆能承受机械外力作用,但不能受大的拉力
二、产品用途
适用于固定敷设在交流50HZ,额定电压0.6/1千伏及以下输配路线上
三、产品特点
电缆除具有可靠的电气性能外,还具有较强的防止化学腐蚀性,耐酸,碱和有机溶剂,电缆不受敷设落差的限度,可在任何落差甚至垂直的场合敷设。
工作温度:0℃~ +70℃
(1)成品电缆在室温下,能经受交流50HZ,3.5KV电压试验5min不击穿。
(2)电缆长期答应工作最高温度不超过70℃,敷设时温度应不低0℃,弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ,换算到标称截面1mm2,长度为1m和温度+20℃时,铜芯应不大于0.0184,铝芯应不大于0.031Ω。

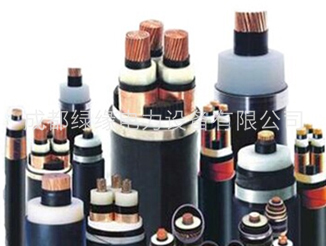

VLV22-3×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数:
导体标称直径 | 绝缘厚度 | 钢带厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||
20℃≤(Ω/km) | |||||||||
铜 | 铝 | 铜 | 铝 | ||||||
mm² | mm | mm | mm | mm | kg/km | kg/km | Ω/km | Ω/km | KV/min |
3×4 | 1 | 2×0.2 | 1.8 | 17.3 | 489 | 414 | 4.61 | 7.41 | 3.5 |
3×6 | 1 | 2×0.2 | 1.8 | 18.4 | 577 | 472 | 3.08 | 4.61 | 3.5 |
3×10 | 1 | 2×0.2 | 1.8 | 21.2 | 800 | 559 | 1.83 | 3.02 | 3.5 |
3×16 | 1 | 2×0.2 | 1.8 | 23.5 | 1050 | 740 | 1.15 | 1.91 | 3.5 |
3×25 | 1.2 | 2×0.2 | 1.8 | 27.2 | 1465 | 976 | 0.727 | 1.2 | 3.5 |
3×35 | 1.2 | 2×0.2 | 1.8 | 30.7 | 2149 | 1372 | 0.524 | 0.868 | 3.5 |
3×50 | 1.4 | 2×0.5 | 1.9 | 31.3 | 2453 | 1486 | 0.387 | 0.641 | 3.5 |
3×70 | 1.4 | 2×0.5 | 2.1 | 33.6 | 3116 | 1763 | 0.268 | 0.443 | 3.5 |
3×95 | 1.6 | 2×0.5 | 2.2 | 38.3 | 4053 | 2216 | 0.193 | 0.32 | 3.5 |
3×120 | 1.6 | 2×0.5 | 2.3 | 41.9 | 4930 | 2609 | 0.153 | 0.253 | 3.5 |
3×150 | 1.8 | 2×0.5 | 2.5 | 47.1 | 6075 | 3174 | 0.124 | 0.206 | 3.5 |
3×185 | 2 | 2×0.5 | 2.6 | 50.9 | 7299 | 3721 | 0.0991 | 0.164 | 3.5 |
3×240 | 2.2 | 2×0.5 | 2.8 | 57.0 | 9213 | 4590 | 0.0754 | 0.125 | 3.5 |
3×300 | 2.4 | 2×0.5 | 3.0 | 61.1 | 11185 | 5438 | 0.0601 | 0.1 | 3.5 |
3×400 | 2.4 | 2×0.5 | 3.2 | 70.5 | 13330 | 5950 | 0.047 | 0.0778 | 3.5 |
