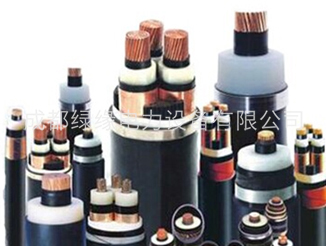

VLV22-2×聚氯乙烯绝缘聚氯乙烯护套电力电缆

详细信息返回

一、产品简介
VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力

二、产品用途
适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上

三、产品特点
电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
VLV22-2×聚氯乙烯绝缘聚氯乙烯护套电力电缆
工作温度：0℃~ +70℃(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应工作最高温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，铜芯应不大于0.0184，铝芯应不大于0.031Ω。

VLV22-2×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：

导体标称直径	绝缘厚度	钢带厚度	外护套厚度	电缆近似外径	电缆近似重量		20℃导体电阻		试验电压
					电缆近似重量		20℃≤（Ω/km）
					铜	铝	铜	铝
mm²	mm	mm	mm	mm	kg/km	kg/km	Ω/km	Ω/km	KV/min
2×4	1	2×0.2	1.8	16.6	424	374	4.61	7.41	3.5
2×6	1	2×0.2	1.8	17.6	493	419	3.08	4.61	3.5
2×10	1	2×0.2	1.8	19.2	663	539	1.83	3.02	3.5
2×16	1	2×0.2	1.8	22.3	844	647	1.15	1.91	3.5
2×25	1.2	2×0.2	1.8	25.8	1154	842	0.727	1.2	3.5
2×35	1.2	2×0.2	1.8	28.1	1431	988	0.524	0.868	3.5
2×50	1.4	2×0.2	1.8	25.6	1589	1034	0.387	0.641	3.5
2×70	1.4	2×0.5	2.0	29.3	2243	1378	0.268	0.443	3.5
2×95	1.6	2×0.5	2.1	33.8	2929	1735	0.193	0.32	3.5
2×120	1.6	2×0.5	2.2	35.9	3475	1991	0.153	0.253	3.5
2×150	1.8	2×0.5	2.4	39.7	4250	2400	0.124	0.206	3.5
2×185	2	2×0.5	2.5	42.8	5010	2723	0.0991	0.164	3.5
2×240	2.2	2×0.5	2.5	49.5	6067	3090	0.0754	0.125	3.5
2×300	2.4	2×0.5	2.5	52.0	7167	3396	0.0601	0.1	3.5
2×400	2.4	2×0.5	2.7	58.5	8956	4156	0.047	0.0778	3.5
