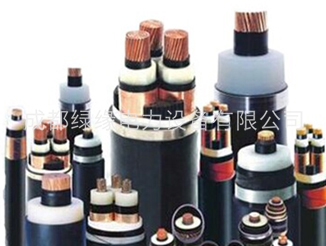

VLV-4×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆
产品特性
VLV-4×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆
（1）电缆导体的最高额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电费外径的10倍。
使用范围
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VLV-4×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 护套厚度 | 电缆近似厚度 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | |||||
| 20℃≤（Ω/km） | |||||||||||
| 铜 | 铝 | 铜 | 铝 | ||||||||
| mm² | mm | mm | mm | mm | kg/km | kg/km | Ω/km | Ω/km | KV/min | ||
| 4*4+2.5 | 1.0 | 0.8 | 1.8 | 15.6 | 358 | 251 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 4*6+4 | 1.0 | 1.0 | 1.8 | 17.4 | 493 | 317 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 4*10+6 | 1.0 | 1.0 | 1.8 | 20.3 | 733 | 347 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 4*16+10 | 1.0 | 1.0 | 1.8 | 23.3 | 1118 | 588 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 4*25+16 | 1.2 | 1.0 | 1.8 | 27.6 | 1662 | 527 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 4*35+16 | 1.2 | 1.0 | 1.8 | 20.3 | 2046 | 1021 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 4*50+25 | 1.4 | 1.2 | 2.0 | 35.8 | 2820 | 1395 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 4*70+35 | 1.4 | 1.2 | 2.1 | 39.9 | 3782 | 1787 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 4*95+50 | 1.6 | 1.4 | 2.3 | 46.0 | 5088 | 2365 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 4*120+70 | 1.6 | 1.4 | 2.5 | 51.0 | 6394 | 2911 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 4*150+70 | 1.8 | 1.4 | 2.6 | 55.4 | 7725 | 3482 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 4*185+95 | 2.0 | 1.6 | 2.8 | 61.9 | 9894 | 4607 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 4*240+120 | 2.2 | 1.6 | 3.0 | 69.7 | 12306 | 5466 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 4*300+150 | 2.4 | 1.6 | 3.2 | 74.3 | 15397 | 6888 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 4*400+240 | 2.6 | 1.6 | 3.4 | 79.1 | 19928 | 8366 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 |
