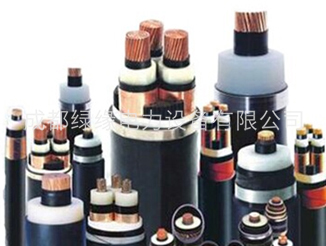

VLV-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆
产品特性
VLV-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆
（1）电缆导体的最高额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电费外径的10倍。
使用范围
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VLV-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||||||
| 20℃≤（Ω/km） | ||||||||||||
| 铜 | 铝 | 铜 | 铝 | |||||||||
| mm² | mm | mm | mm | Kg/km | Kg/km | Ω/km | Ω/km | KV/min | ||||
| 3*4+2*2.5 | 1.0 | 0.8 | 1.8 | 15.2 | 345 | 238 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 | |
| 3*6+2*4 | 1.0 | 1.0 | 1.8 | 17.1 | 463 | 288 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 | |
| 3*10+2*6 | 1.0 | 1.0 | 1.8 | 19.7 | 680 | 407 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 | |
| 3*16+2*10 | 1.0 | 1.0 | 1.8 | 22.7 | 990 | 522 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 | |
| 3*25+2*16 | 1.2 | 1.0 | 1.8 | 26.7 | 1468 | 773 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 | |
| 3*35+2*16 | 1.2 | 1.0 | 1.8 | 29.0 | 1791 | 907 | 0.524 | 1.15 | 0.868 | 1.91 | 3.5 | |
| 3*50+2*25 | 1.4 | 1.2 | 1.9 | 34.4 | 2573 | 1284 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 | |
| 3*70+2*35 | 1.4 | 1.2 | 2.0 | 38.7 | 3464 | 1637 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 | |
| 3*95+2*50 | 1.6 | 1.4 | 2.2 | 44.4 | 4697 | 2207 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 | |
| 3*120+2*70 | 1.6 | 1.4 | 2.3 | 49.0 | 5935 | 2673 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 | |
| 3*150+2*70 | 1.8 | 1.4 | 2.4 | 52.9 | 5968 | 3153 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 | |
| 3*185+2*95 | 2.0 | 1.6 | 2.6 | 59.3 | 8554 | 3942 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 | |
| 3*240+2*120 | 2.2 | 1.6 | 2.8 | 66.6 | 11184 | 4978 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 | |
| 3*300+2*150 | 2.4 | 1.6 | 3.1 | 71.1 | 13719 | 6151 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 | |
| 3*400+2*240 | 2.6 | 1.6 | 3.3 | 78.2 | 18250 | 7666 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 | |
