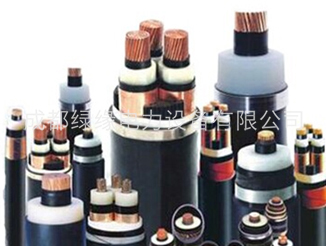

VLV-3×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆
产品特性
VLV-3×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆
（1）电缆导体的最高额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电费外径的10倍。
使用范围
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VLV-3×+1×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | |||||
| 20℃≤（Ω/km） | |||||||||||
| 铜 | 铝 | 铜 | 铝 | ||||||||
| mm² | mm | mm | mm | Kg/km | Kg/km | Ω/km | Ω/km | KV/min | |||
| 3*4+2.5 | 1.0 | 0.8 | 1.8 | 14.3 | 254 | 221 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+4 | 1.0 | 1.0 | 1.8 | 15.8 | 400 | 671 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+6 | 1.0 | 1.0 | 1.8 | 18.5 | 595 | 334 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 3*16+10 | 1.0 | 1.0 | 1.8 | 21.1 | 853 | 467 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 3*25+16 | 1.2 | 1.0 | 1.8 | 24.9 | 1267 | 671 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+16 | 1.2 | 1.0 | 1.8 | 27.1 | 1591 | 806 | 0.524 | 1.15 | 1.868 | 191 | 3.5 |
| 3*50+25 | 1.4 | 1.2 | 1.9 | 30.4 | 2124 | 996 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+35 | 1.4 | 1.2 | 2.0 | 33.9 | 2851 | 1271 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+50 | 1.6 | 1.4 | 2.2 | 39.5 | 3844 | 1684 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+70 | 1.6 | 1.4 | 2.3 | 44.0 | 4833 | 2060 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+70 | 1.8 | 1.4 | 2.4 | 48.5 | 5741 | 2488 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+95 | 2.0 | 1.6 | 2.6 | 63.3 | 7246 | 3056 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+120 | 2.2 | 1.6 | 2.8 | 55.0 | 9516 | 3801 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 3*300+150 | 2.4 | 1.6 | 3.1 | 59.8 | 11388 | 4769 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 3*400+240 | 2.6 | 1.6 | 3.3 | 66.0 | 14562 | 5968 | 0.0570 | 0.0754 | 0.0778 | 0.125 | 3.5 |
