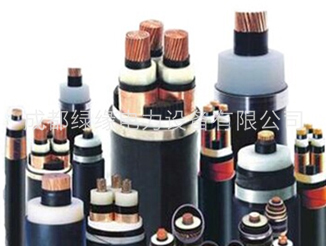

VLV-4×聚氯乙烯绝缘聚氯乙烯护套电力电缆
产品特性
VLV-4×聚氯乙烯绝缘聚氯乙烯护套电力电缆
（1）电缆导体的最高额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电费外径的10倍。
使用范围
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VLV-4×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||
| 20℃≤（Ω/km） | ||||||||
| 铜 | 铝 | 铜 | 铝 | |||||
| mm² | mm | mm | mm | Kg/km | Kg/km | Ω/km | Ω/km | KV/min |
| 4×2.5 | 0.8 | 1.8 | 12.7 | 232 | 169 | 7.41 | 12.1 | 3.5 |
| 4×4 | 1 | 1.8 | 14.9 | 322 | 221 | 4.61 | 7.41 | 3.5 |
| 4×6 | 1 | 1.8 | 16.1 | 422 | 171 | 3.08 | 4.61 | 3.5 |
| 4×10 | 1 | 1.8 | 19.2 | 649 | 388 | 1.83 | 3.02 | 3.5 |
| 4×16 | 1 | 1.8 | 21.7 | 922 | 509 | 1.15 | 1.91 | 3.5 |
| 4×25 | 1.2 | 1.8 | 25.9 | 1373 | 722 | 0.727 | 1.2 | 3.5 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1802 | 899 | 0.524 | 0.868 | 3.5 |
| 4×50 | 1.4 | 1.9 | 30.4 | 2380 | 1091 | 0.387 | 0.641 | 3.5 |
| 4×70 | 1.4 | 2.1 | 33.9 | 3020 | 1398 | 0.268 | 0.443 | 3.5 |
| 4×95 | 1.6 | 2.2 | 39.7 | 4215 | 1866 | 0.193 | 0.32 | 3.5 |
| 4×120 | 1.6 | 2.4 | 44.2 | 5359 | 2265 | 0.153 | 0.253 | 3.5 |
| 4×150 | 1.8 | 2.5 | 48.7 | 6679 | 2811 | 0.124 | 0.206 | 3.5 |
| 4×185 | 2 | 2.7 | 53.5 | 8190 | 3420 | 0.0991 | 0.614 | 3.5 |
| 4×240 | 2.2 | 2.9 | 55.4 | 10494 | 4305 | 0.0754 | 0.125 | 3.5 |
| 4×300 | 2.4 | 3.0 | 61.0 | 12984 | 5388 | 0.0601 | 0.1 | 3.5 |
| 4×400 | 2.6 | 3.2 | 70.0 | 16788 | 6708 | 0.047 | 0.0778 | 3.5 |
