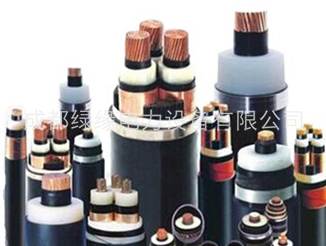

VLV-3×聚氯乙烯绝缘聚氯乙烯护套电力电缆
产品特性
VLV-3×聚氯乙烯绝缘聚氯乙烯护套电力电缆
（1）电缆导体的最高额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电费外径的10倍。
使用范围
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VLV-3×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||
| 20℃（Ω/km） | ||||||||
| 铜 | 铝 | 铜 | 铝 | |||||
| mm² | mm | mm | mm | Kg/km | Kg/km | Ω/km | Ω/km | KV/min |
| 3×1.5 | 0.8 | 1.8 | 10.9 | 142 | 12.1 | 12.1 |
| 3.5 |
| 3×2.5 | 0.8 | 1.8 | 11.8 | 187 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3×4 | 1 | 1.8 | 13.7 | 165 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3×6 | 1 | 1.8 | 14.8 | 335 | 3.08 | 3.08 | 4.61 | 3.5 |
| 3×10 | 1 | 1.8 | 17.6 | 514 | 1.83 | 1.83 | 3.02 | 3.5 |
| 3×16 | 1 | 1.8 | 19.9 | 728 | 1.15 | 1.15 | 1.91 | 3.5 |
| 3×25 | 1.2 | 1.8 | 23.6 | 1048 | 0.727 | 0.727 | 1.2 | 3.5 |
| 3×35 | 1.2 | 1.8 | 23.1 | 1422 | 0.524 | 0.524 | 0.868 | 3.5 |
| 3×50 | 1.4 | 1.8 | 26.5 | 1801 | 834 | 0.387 | 0.641 | 3.5 |
| 3×70 | 1.4 | 1.8 | 28.8 | 2415 | 1061 | 0.268 | 0.443 | 3.5 |
| 3×95 | 1.6 | 2.1 | 33.6 | 3205 | 1418 | 0.193 | 0.32 | 3.5 |
| 3×120 | 1.6 | 2.2 | 37.1 | 4034 | 1716 | 0.153 | 0.253 | 3.5 |
| 3×150 | 1.8 | 2.3 | 41.9 | 5028 | 2127 | 0.124 | 0.206 | 3.5 |
| 3×185 | 2 | 2.5 | 45.9 | 6180 | 2602 | 0.0991 | 0.164 | 3.5 |
| 3×240 | 2.2 | 2.7 | 51.8 | 7949 | 3308 | 0.0754 | 0.125 | 3.5 |
| 3×300 | 2.4 | 2.9 | 55.3 | 9780 | 3979 | 0.0601 | 0.1 | 3.5 |
| 3×400 | 2.6 | 3.0 | 60.6 | 12103 | 4869 | 0.047 | 0.0778 | 3.5 |
