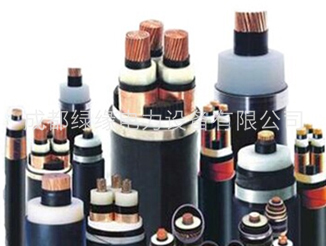

VLV22-1×聚氯乙烯绝缘聚氯乙烯护套电力电缆
一、产品简介
VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力
二、产品用途
适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上
三、产品特点
电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
工作温度：0℃~ +70℃
四、主要技术特性
(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应工作最高温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，铜芯应不大于0.0184，铝芯应不大于0.031Ω。
VLV22-1×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 钢带厚度 | 外护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||
| 20℃（Ω/km） | |||||||||
| 铜 | 铝 | 铜 | 铝 | ||||||
| mm² | mm | mm | mm | mm | kg/km | kg/km | Ω/km | Ω/km | KV/min |
| 1×10 | 1 | 2×0.2 | 1.4 | 13.6 | 348 | 265 | 1.83 | 3.02 | 3.5 |
| 1×16 | 1 | 2×0.2 | 1.4 | 14.6 | 432 | 331 | 1.15 | 1.91 | 3.5 |
| 1×25 | 1.2 | 2×0.2 | 1.4 | 16.4 | 574 | 415 | 0.727 | 1.2 | 3.5 |
| 1×35 | 1.2 | 2×0.2 | 1.5 | 17.5 | 699 | 478 | 0.524 | 0.868 | 3.5 |
| 1×50 | 1.4 | 2×0.2 | 1.5 | 19.3 | 870 | 569 | 0.387 | 0.641 | 3.5 |
| 1×70 | 1.4 | 2×0.2 | 1.6 | 21.1 | 1118 | 685 | 0.268 | 0.443 | 3.5 |
| 1×95 | 1.6 | 2×0.2 | 1.6 | 23.4 | 1444 | 844 | 0.193 | 0.320 | 3.5 |
| 1×120 | 1.6 | 2×0.2 | 1.7 | 25.0 | 1719 | 960 | 0.153 | 0.253 | 3.5 |
| 1×150 | 1.8 | 2×0.2 | 1.7 | 27.0 | 2046 | 1130 | 0.124 | 0.206 | 3.5 |
| 1×185 | 2 | 2×0.5 | 1.8 | 20.7 | 2672 | 1503 | 0.0991 | 0.164 | 3.5 |
| 1×240 | 2.2 | 2×0.5 | 1.9 | 33.3 | 3353 | 1816 | 0.0754 | 0.125 | 3.5 |
| 1×300 | 2.4 | 2×0.5 | 2.0 | 36.4 | 4072 | 2145 | 0.0601 | 0.1 | 3.5 |
| 1×400 | 2.6 | 2×0.5 | 2.1 | 40.0 | 5033 | 2570 | 0.0470 | 0.0778 | 3.5 |
| 1×500 | 2.8 | 2×0.5 | 2.2 | 44.1 | 6277 | 3099 | 0.0366 | 0.0505 | 3.5 |
| 1×630 | 2.9 | 2×0.5 | 2.3 | 48.7 | 7746 | 3674 | 0.0283 | 0.0469 | 3.5 |
| 1×800 | 2.9 | 2×0.5 | 2.6 | 51.4 | 9075 | 4117 | 0.0221 | 0.0367 | 3.5 |
