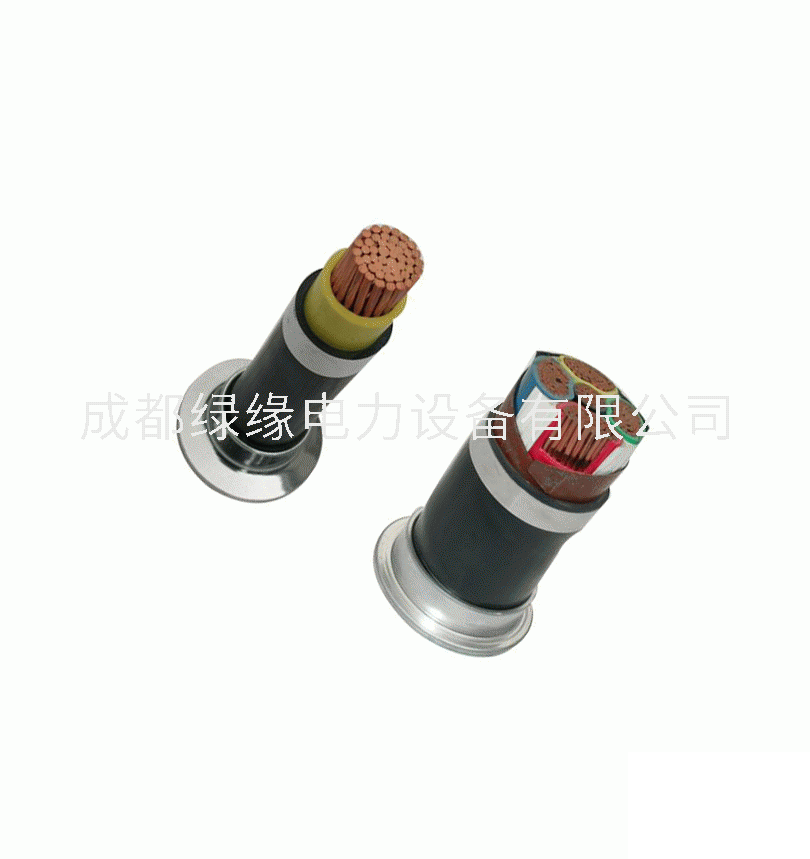

VV22电缆系列VV22-4*-1*
一、产品介绍
聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
二、使用特性
电缆导体的最高长期允许工作温度为90℃，短路时电缆的最高温度250℃（最长持续时间不超过5S）；电缆最低工作温度为-15℃。
VV22电缆系列VV22-4*-1*技术参数：
| 导体标称直径 mm² | 绝缘厚度mm | 钢带厚度mm | 护套厚度m | 电缆近似外径mm | 电缆近似外径mm | 20℃导体电阻 | 试验电压KV/min | |||||
| 铜kg/km | 铝kg/km | 20℃（Ω/km） | ||||||||||
| 铜Ω/km | 铝Ω/km | |||||||||||
| 4*4+1*2.5 | 1.0 | 0.8 | 2*0.2 | 1.8 | 19.2 | 605 | 498 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 4*6+1*4 | 1.0 | 1.0 | 2*0.2 | 1.8 | 20.8 | 765 | 589 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 4*10+1*6 | 1.0 | 1.0 | 2*0.2 | 1.8 | 23.9 | 1052 | 756 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 4*16+1*10 | 1.0 | 1.0 | 2*0.2 | 1.8 | 26.9 | 1482 | 952 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 4*25+1*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 32.4 | 2312 | 1477 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 4*35+1*16 | 1.2 | 1.0 | 2*0.2 | 1.9 | 35.1 | 2756 | 1731 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 4*50+1*25 | 1.4 | 1.2 | 2*0.5 | 2.1 | 39.7 | 3680 | 1827 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 4*70+1*35 | 1.4 | 1.2 | 2*0.5 | 2.3 | 44.0 | 4768 | 2734 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 4*95+1*50 | 1.6 | 1.4 | 2*0.5 | 2.4 | 50.2 | 6267 | 3491 | 0.268 | 0.387 | 0.320 | 0.641 | 3.5 |
| 4*120+1*70 | 1.6 | 1.4 | 2*0.5 | 2.6 | 55.1 | 7698 | 4145 | 0.193 | 0.268 | 0.253 | 0.443 | 3.5 |
| 4*150+1*70 | 1.8 | 1.4 | 2*0.5 | 2.7 | 59.9 | 6216 | 4882 | 0.153 | 0.268 | 0.206 | 0.320 | 3.5 |
| 4*185+1*95 | 2.0 | 1.6 | 2*0.5 | 2.9 | 66.5 | 11293 | 5899 | 0.124 | 0.193 | 0.164 | 0.253 | 3.5 |
| 4*240+1*120 | 2.2 | 1.6 | 2*0.5 | 3.1 | 74.3 | 14371 | 7395 | 0.1991 | 0.153 | 0.125 | 0.206 | 3.5 |
| 4*300+1*150 | 2.4 | 1.6 | 2*0.5 | 3.3 | 80.1 | 17449 | 8891 | 0.0754 | 0.124 | 0.100 | 0.164 | 3.5 |
| 4*400+1*240 | 2.4 | 1.6 | 2*0.5 | 3.6 | 88.2 | 21578 | 9986 | 0.0470 | 0.0754 | 0.7780 | 0.125 | 3.5 |
