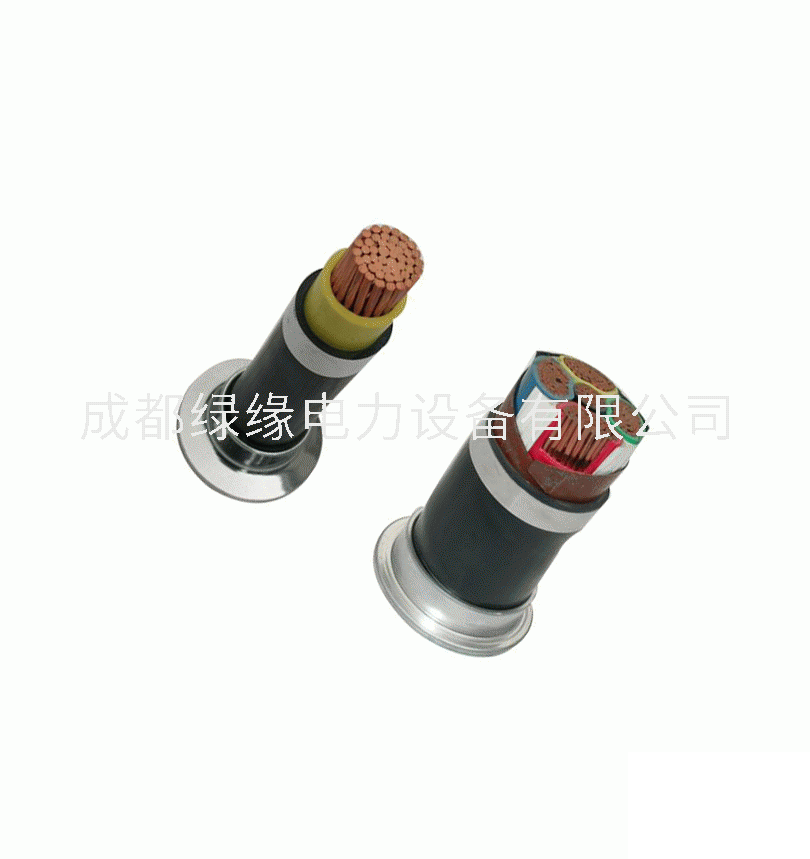

VV22电缆系列VV22-3*-1*
一、产品介绍
VV22电缆系列
VV22-3*-1* 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
全程：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
二、使用特性
电缆导体的最高长期允许工作温度为90℃，短路时电缆的最高温度250℃（最长持续时间不超过5S）；电缆最低工作温度为-15℃。
VV22电缆系列VV22-3*-1*技术参数：
| 导体标称直径 mm² | 绝缘厚度mm | 钢带厚度mm | 护套厚度mm | 电缆近似外径mm | 电缆近似重量 | 20℃导体电阻 | 试验电压KV/min | |||||
| 铜kg/km | 铝kg/km | 20℃（Ω/km） | ||||||||||
| 铜 Ω/km | 铝 Ω/km | |||||||||||
| 3*4+1*2.5 | 1.0 | 0.8 | 2*0.2 | 1.8 | 17.9 | 538 | 446 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+1*4 | 1.0 | 1.0 | 2*0.2 | 1.8 | 19.5 | 657 | 524 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+1*6 | 1.0 | 1.0 | 2*0.2 | 1.8 | 22.1 | 894 | 619 | 1.83 | 3.02 | 3.02 | 4.61 | 3.5 |
| 3*16+1*10 | 1.0 | 1.0 | 2*0.2 | 1.8 | 24.7 | 1194 | 804 | 1.15 | 1.91 | 1.91 | 3.02 | 3.5 |
| 3*25+1*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 28.5 | 1668 | 1072 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+1*16 | 1.2 | 1.0 | 2*0.2 | 1.8 | 31.7 | 2243 | 1458 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 3*50+1*25 | 1.4 | 1.2 | 2*0.5 | 2.0 | 35.0 | 2852 | 1723 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+1*35 | 1.4 | 1.2 | 2*0.5 | 2.1 | 38.5 | 3657 | 2077 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+1*50 | 1.6 | 1.4 | 2*0.5 | 2.3 | 44.3 | 4796 | 2636 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+1*70 | 1.6 | 1.4 | 2*0.5 | 2.4 | 49.0 | 5912 | 3139 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+1*70 | 1.8 | 1.4 | 2*0.5 | 2.5 | 53.5 | 7025 | 3673 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+1*95 | 2.0 | 1.6 | 2*0.5 | 2.7 | 58.9 | 8538 | 4408 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+1*120 | 2.2 | 1.6 | 2*0.5 | 2.9 | 60.6 | 10631 | 5216 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 3*300+1*150 | 2.4 | 1.8 | 2*0.5 | 3.1 | 65.6 | 12913 | 6145 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 3*400+1*240 | 2.4 | 1.8 | 2*0.5 | 3.3 | 72.8 | 15410 | 7812 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 |
