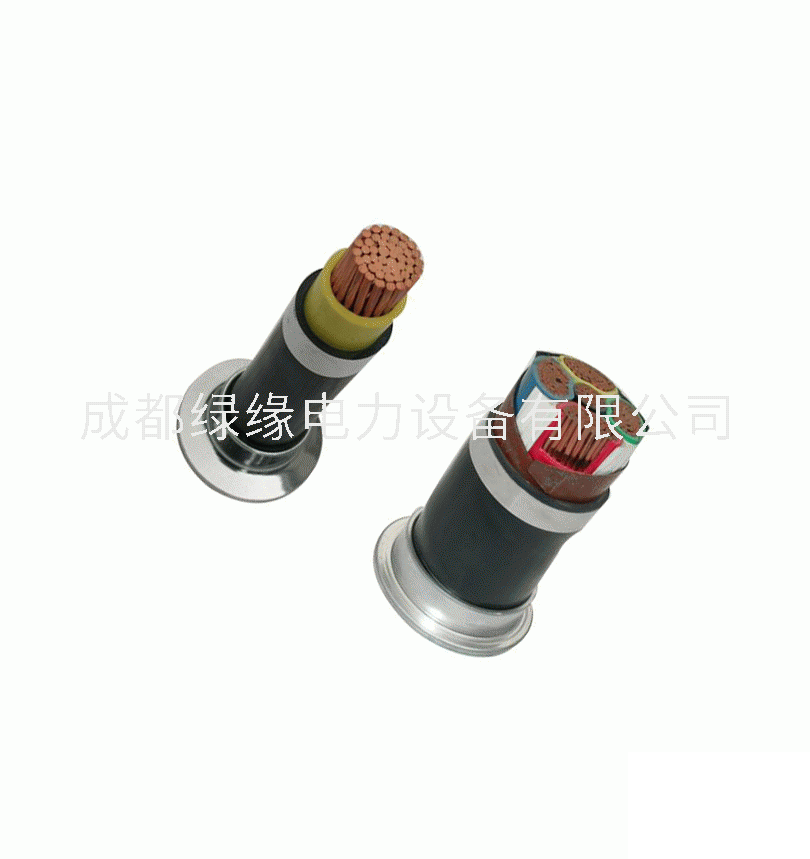

VV22电缆系列VV22-5
一、产品介绍
VV22电缆系列
VV22-5 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
全程：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
二、使用特性
电缆导体的最高长期允许工作温度为90℃，短路时电缆的最高温度250℃（最长持续时间不超过5S）；电缆最低工作温度为-15℃。
VV22电缆系列VV22-5技术参数:
| 芯数*标称截面 mm² | 导体结构mm | 绝缘mm | 火花试验电压kv | |||
| 根/直径 | 扇形高度或直径 | 标称高度或直径 | 标称厚度 | 绝缘后扇形高或直径 | ||
| 5*1.5 | 1/1.38 | 1.38 | 0.8 | 0.62 | 3.0 | 6 |
| 5*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 6 |
| 5*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 6 |
| 5*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 6 |
| 5*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 6 |
| 5*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 6 |
| 5*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 10 |
| 5*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 10 |
| 5*50 | 10/2.56 | 8.1 | 1.4 | 1.16 | 10.9 | 10 |
| 5*70 | 14/2.56 | 10.0 | 1.4 | 1.16 | 12.8 | 10 |
| 5*95 | 19/2.56 | 11.5 | 1.6 | 1.34 | 14.7 | 15 |
| 5*120 | 24/2.56 | 12.7 | 1.6 | 1.34 | 15.9 | 15 |
| 5*150 | 30/2.56 | 14.5 | 1.8 | 1.52 | 18.1 | 15 |
| 5*185 | 37/2.56 | 16.0 | 2.0 | 1.70 | 20.2 | 15 |
| 5*240 | 48/2.56 | 18.2 | 2.2 | 1.88 | 22.6 | 20 |
| 5*300 | 61/2.56 | 20.2 | 2.4 | 2.06 | 25.0 | 20 |
| 5*400 | 61/2.85 | 23.5 | 2.6 | 2.24 | 28.7 | 20 |
