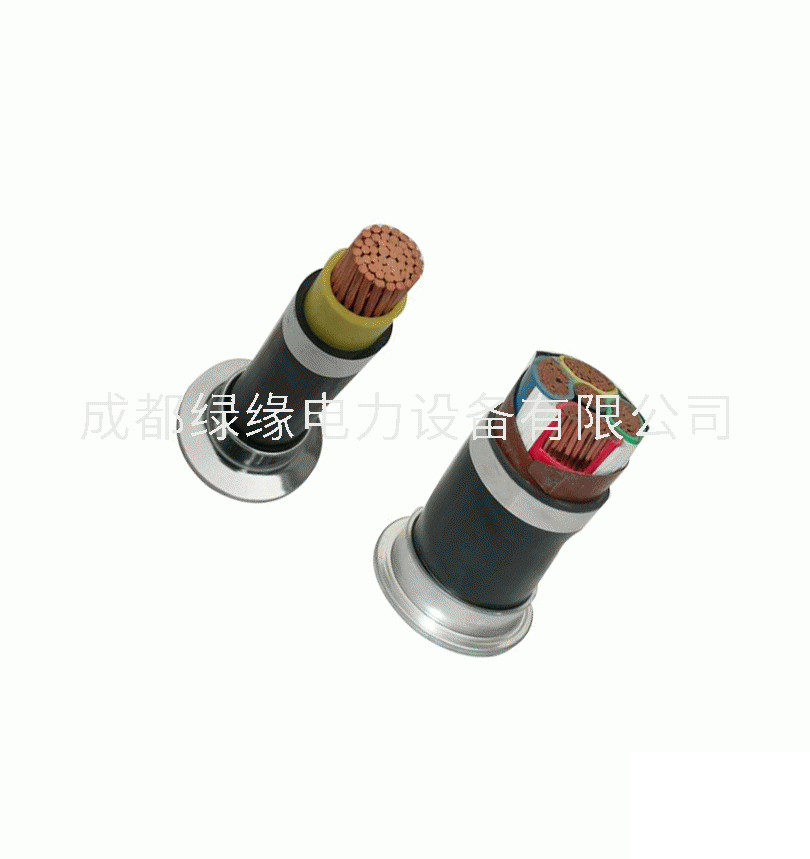

VV22电缆系列VV22-1
一、产品介绍
聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
二、使用特性
电缆导体的最高长期允许工作温度为90℃，短路时电缆的最高温度250℃（最长持续时间不超过5S）；电缆最低工作温度为-15℃。
VV22电缆系列VV22-1技术参数：
| 芯数*标称截面 mm² | 导体结构mm | 绝缘mm | 火花试验电压kv | |||
| 根/直径 | 导体直径 | 标称厚度 | 最薄厚度 | 绝缘后标称直径 | ||
| 1*1.5 | 1/1.38 | 1.38 | 0.8 | 0.62 | 3.0 | 6 |
| 1*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 6 |
| 1*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 6 |
| 1*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 6 |
| 1*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 6 |
| 1*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 6 |
| 1*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 10 |
| 1*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 10 |
| 1*50 | 10/2.56 | 8.1 | 1.4 | 1.16 | 10.9 | 10 |
| 1*70 | 14/2.56 | 10.0 | 1.4 | 1.16 | 12.8 | 10 |
| 1*95 | 19/2.56 | 11.5 | 1.6 | 1.34 | 14.7 | 15 |
| 1*120 | 24/2.56 | 12.7 | 1.6 | 1.34 | 15.9 | 15 |
| 1*150 | 30/2.56 | 14.5 | 1.8 | 1.52 | 18.1 | 15 |
| 1*185 | 37/2.56 | 16.0 | 2.0 | 1.70 | 20.0 | 15 |
| 1*240 | 48/2.56 | 18.2 | 2.2 | 1.88 | 22.6 | 20 |
| 1*300 | 61/2.56 | 20.2 | 2.4 | 2.06 | 25.0 | 20 |
| 1*400 | 61/2.85 | 23.5 | 2.6 | 2.24 | 28.7 | 25 |
| 1*500 | 61/3.26 | 26.7 | 2.8 | 2.42 | 32.3 | 25 |
| 1*630 | 61/3.66 | 29.8 | 2.8 | 2.42 | 35.4 | 25 |
| 1*800 | 61/4.20 | 34.0 | 2.8 | 2.42 | 39.6 | 25 |
| 1*1000 | 91/3.75 | 38.0 | 3.0 | 2.6 | 44.0 | 25 |
