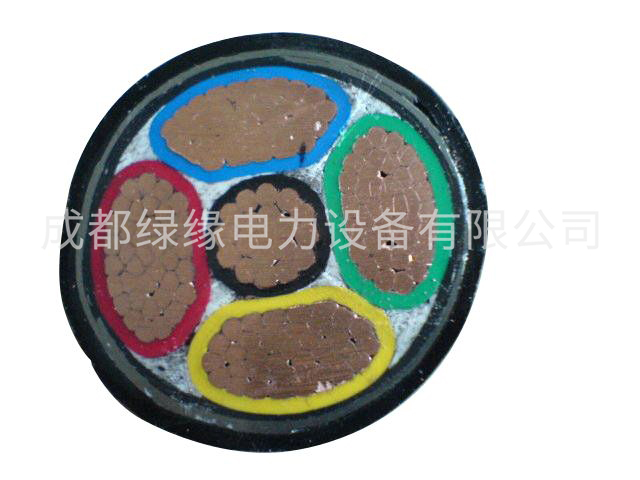

低压电缆VV系列VV-5铜芯导体聚氯乙烯绝缘及护套电力电缆
一、产品介绍
低压电缆是一种承受小电压的一种电缆，在接受低电压方面，低压电缆是相当出色的。
二、工作环境
铜芯聚氯乙烯绝缘聚氯乙烯护套电缆，通常敷设在室内，隧道内及管道中，长期允许工作温度不得超过65摄氏度，电缆敷设环境温度应不低于0摄氏度，电缆的使用环境温度不低于-40摄氏度。
三、产品特点
1、用途：本产品适用于交流50Hz,额定电压0.6/1KV的线路中，供输配电能之用.
2、使用特性： 1)电缆导体的最高额定温度为70℃ 。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃ 。
3）敷设电缆时的环境温度不低于0℃，最小弯曲半径不小于电缆外经的10倍。
低压电缆VV系列VV-5铜芯导体聚氯乙烯绝缘及护套电力电缆产品参数：
| 芯数*标称截面 mm² | 导体结构mm | 标称厚度 | 最薄厚度 | 绝缘后扇形高或直径 | 模具mm | 火花试验电压kv | ||
| 根/直径 | 扇形高度或直径 | 模芯 | 模套 | |||||
| 5*1.5 | 1/1.38 | 1.38 | 0.8 | 0.62 | 3.0 | 1.7 | 3.3 | 6 |
| 5*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 2.1 | 3.7 | 6 |
| 5*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 2.6 | 4.6 | 6 |
| 5*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 3.0 | 5.0 | 6 |
| 5*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 4.2 | 6.2 | 6 |
| 5*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 5.3 | 7.1 | 6 |
| 5*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 6.4 | 8.6 | 10 |
| 5*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 7.4 | 9.6 | 10 |
| 5*50 | 10/2.56 | 8.1 | 1.4 | 1.16 | 10.9 | 8.6 | 11.5 | 10 |
| 5*70 | 14/2.56 | 10.0 | 1.4 | 1.16 | 12.8 | 10.5 | 13.0 | 10 |
| 5*95 | 19/2.56 | 11.5 | 1.6 | 1.34 | 14.7 | 12.0 | 15.0 | 15 |
| 5*120 | 24/2.56 | 12.7 | 1.6 | 1.34 | 15.9 | 13.5 | 16.5 | 15 |
| 5*150 | 30/2.56 | 14.5 | 1.8 | 1.52 | 18.1 | 15.0 | 18.5 | 15 |
| 5*185 | 37/2.56 | 16.0 | 2.0 | 1.70 | 20.0 | 17.0 | 20.5 | 15 |
| 5*240 | 48/2.56 | 18.2 | 2.2 | 1.88 | 22.6 | 19.5 | 23.0 | 20 |
| 5*300 | 61/2.56 | 20.2 | 2.4 | 2.06 | 25.0 | 21.5 | 25.5 | 20 |
| 5*400 | 61/2.85 | 23.5 | 2.6 | 2.24 | 28.7 | 24.5 | 29.0 | 25 |
