一、产品介绍
低压电缆是一种承受小电压的一种电缆,在接受低电压方面,低压电缆是相当出色的。
二、工作环境
铜芯聚氯乙烯绝缘聚氯乙烯护套电缆,通常敷设在室内,隧道内及管道中,长期允许工作温度不得超过65摄氏度,电缆敷设环境温度应不低于0摄氏度,电缆的使用环境温度不低于-40摄氏度。
三、产品特点
1、用途:本产品适用于交流50Hz,额定电压0.6/1KV的线路中,供输配电能之用.
2、使用特性: 1)电缆导体的最高额定温度为70℃ 。
2)短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃ 。
3)敷设电缆时的环境温度不低于0℃,最小弯曲半径不小于电缆外经的10倍。

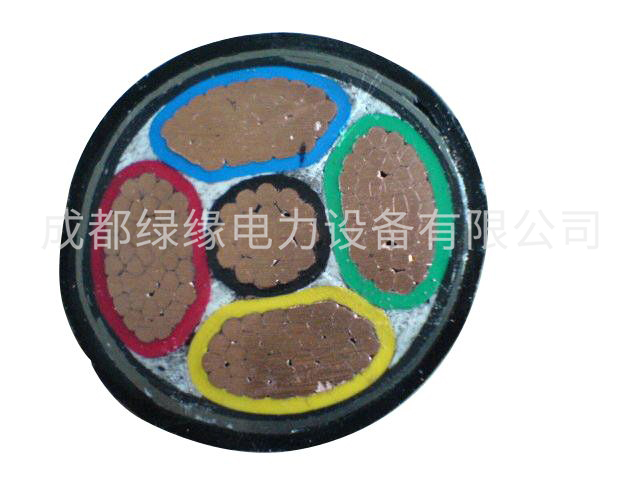

低压电缆VV系列VV-4铜芯导体聚氯乙烯绝缘及护套电力电缆产品参数:
芯数*标称截面 | 导体结构mm | 标称厚度 | 最薄厚度 | 绝缘后扇形高或直径 | 模具mm | 火花试验电压kv | ||
根/直径 | 扇形高度或直径 | 模芯 | 模套 | |||||
4*1.5 | 1/1.38 | 1.35 | 0.8 | 0.62 | 3.0 | 1.7 | 3.3 | 6 |
4*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 2.1 | 3.7 | 6 |
4*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 2.6 | 4.6 | 6 |
4*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 3.0 | 5.0 | 6 |
4*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 4.2 | 6.2 | 6 |
4*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 5.3 | 7.1 | 6 |
4*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 6.4 | 8.6 | 10 |
4*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 7.4 | 9.6 | 10 |
4*50 | 10/2.56 | 8.2 | 1.4 | 1.16 | 11.0 | 12.0 | 19.0 | 10 |
4*70 | 14/2.56 | 9.5 | 1.4 | 1.16 | 12.3 | 14.0 | 21.0 | 10 |
4*95 | 19/2.56 | 10.7 | 1.6 | 1.34 | 13.9 | 17.5 | 25.5 | 15 |
4*120 | 24/2.56 | 12.8 | 1.6 | 1.34 | 16.0 | 19.0 | 27.0 | 15 |
4*150 | 30/2.56 | 13.5 | 1.8 | 1.52 | 17.1 | 21.0 | 30.0 | 15 |
4*185 | 37/256 | 14.9 | 2.0 | 1.70 | 18.9 | 23.0 | 33.0 | 15 |
4*240 | 48/2.56 | 17.2 | 2.2 | 1.88 | 21.6 | 26.0 | 37.0 | 20 |
4*300 | 61/2.56 | 18.9 | 2.4 | 2.06 | 23.7 | 41.0 | 41.0 | 20 |
4*400 | 61/2.85 | 22.1 | 2.6 | 2.24 | 27.3 | 46.0 | 46.0 | 25 |
