一、适用范围

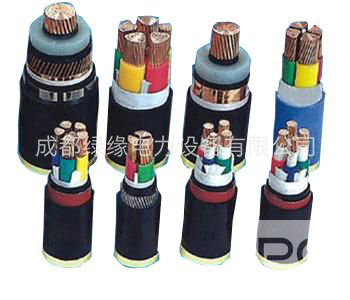

YJLV-10 1×25-1×500高压电缆适用于工频额定电压3.6/6kV~26/35kV输配电线路作配送电能之用。
二、使用特性
工频额定电压Uo/U为3.6/6kV~26/35kV。
电缆导体的最高允许工作温度:90℃。
短路时(最长时间不超过5s)电缆导体的最高温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲半径:单芯电缆不小于电缆外径20倍;三芯电缆不小于电缆外径15倍。
电缆额定电压的选择 Selection Rated Voltage
电缆的额定电压应适合于电缆系统的运行状况,用Uo/U(Um)kV表示。
Uo-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
U-电缆设计用的导体间的额定工频电压;
Um-设备可承受的“最高系统电压”的******值。
YJLV-10 1×25-1×500 高压电缆型号参数:
标称截面 | 绝缘厚度mm | 护套厚度mm | 电缆近似外径mm | 近似重量kg/km | 20℃导体电阻≤Ω/km | ||
Gu | Al | Gu | Al | ||||
1×25 | 3.4 | 1.8 | 20 | 598 | 443 | 0.727 | 1.20 |
1×35 | 3.4 | 1.8 | 22 | 719 | 502 | 0.524 | 0.868 |
1×50 | 3.4 | 1.9 | 23 | 884 | 575 | 0.387 | 0.641 |
1×70 | 3.4 | 1.9 | 24 | 1097 | 664 | 0.268 | 0.443 |
1×95 | 3.4 | 2.0 | 26 | 1378 | 790 | 0.193 | 0.320 |
1×120 | 3.4 | 2.0 | 28 | 1658 | 916 | 0.153 | 0.253 |
1×150 | 3.4 | 2.1 | 30 | 1967 | 1038 | 0.124 | 0.206 |
1×185 | 3.4 | 2.1 | 31 | 2335 | 1190 | 0.0991 | 0.164 |
1×240 | 3.4 | 2.2 | 34 | 2908 | 1423 | 0.0754 | 0.125 |
1×300 | 3.4 | 2.4 | 36 | 3507 | 1650 | 0.0601 | 0.100 |
1×400 | 3.4 | 2.4 | 39 | 4503 | 2027 | 0.0470 | 0.0778 |
1×500 | 3.4 | 2.5 | 42 | 5479 | 2384 | 0.0366 | 0.0600 |
