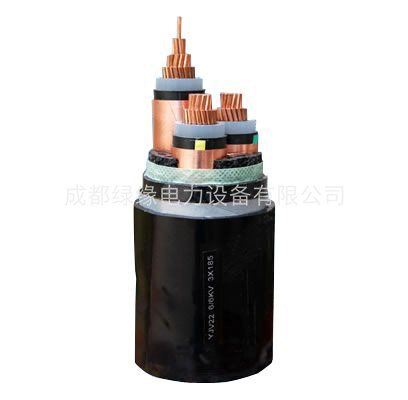

一、产品概述
YJLV-35 1×50-1×500 高压电缆使用于交流额定电压35KV及以下供输配电系统固定敷设线路用,电缆导体的最高长期工作温度90℃,短路时(最长时间不超过5S),电缆导体最高温度不超过250℃
二、使用特性
工频额定电压U0/U为3.6/6kV~26/35kV。
电缆导体的最高允许工作温度:90℃。
短路时(最长时间不超过5s)电缆导体的最高温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲直径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
三、电缆额定电压的选择
电缆的额定电压应适合于电缆系统的运行状况,用U0/U(Um) kV表示。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
U-电缆设计用的导体间的额定工频电压;
Um-设备可承受的“最高系统电压”的******值。
YJLV-35 1×50-1×500 高压开关型号参数:
标称截面 | 绝缘厚度mm | 护套厚度mm | 电缆近似外径mm | 近似重量kg/km | 20℃导体电阻≤Ω/km | ||
Gu | Al | Gu | Al | ||||
1×50 | 10.5 | 2.2 | 39 | 1758 | 1449 | 0.387 | 0.641 |
1×70 | 10.5 | 2.4 | 41 | 2038 | 1604 | 0.268 | 0.443 |
1×95 | 10.5 | 2.4 | 43 | 2355 | 1767 | 0.193 | 0.320 |
1×120 | 10.5 | 2.4 | 44 | 2666 | 1923 | 0.153 | 0.253 |
1×150 | 10.5 | 2.5 | 46 | 3031 | 2103 | 0.124 | 0.206 |
1×185 | 10.5 | 2.5 | 48 | 3427 | 2282 | 0.0991 | 0.164 |
1×240 | 10.5 | 2.6 | 50 | 4070 | 2584 | 0.0754 | 0.125 |
1×300 | 10.5 | 2.7 | 53 | 4748 | 2891 | 0.0601 | 0.100 |
1×400 | 10.5 | 2.8 | 56 | 5801 | 3325 | 0.0470 | 0.0778 |
1×500 | 10.5 | 2.9 | 59 | 6623 | 4067 | 0.0366 | 0.0605 |
