一、产品概述
YJLV-35 3×50-3×400 高压电缆产品使用于交流额定电压35KV及以下供输配电系统固定敷设线路用,电缆导体的最高长期工作温度90℃,短路时(最长时间不超过5S),电缆导体最高温度不超过250℃
二、使用特性
工频额定电压U0/U为3.6/6kV~26/35kV。
电缆导体的最高允许工作温度:90℃。
短路时(最长时间不超过5s)电缆导体的最高温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲直径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
三、电缆额定电压的选择
电缆的额定电压应适合于电缆系统的运行状况,用U0/U(Um) kV表示。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
U-电缆设计用的导体间的额定工频电压;
Um-设备可承受的“最高系统电压”的******值。

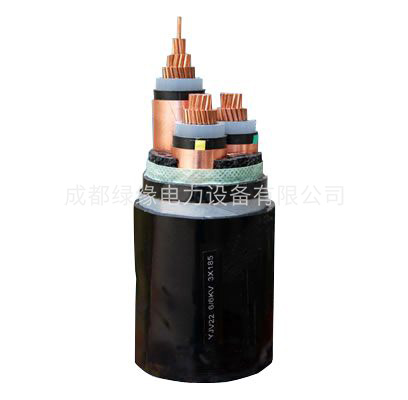

YJLV-35 3×50-3×400 高压电缆型号参数:
标称截面 | 绝缘厚度mm | 护套厚度mm | 电缆近似外径mm | 近似重量kg/km | 20℃导体电阻≤Ω/km | ||
Gu | Al | Gu | Al | ||||
3×50 | 10.5 | 3.4 | 81 | 6728 | 5778 | 0.387 | 0.641 |
3×70 | 10.5 | 3.5 | 84 | 7581 | 6232 | 0.368 | 0.443 |
3×95 | 10.5 | 3.6 | 88 | 8630 | 6824 | 0.193 | 0.320 |
3×120 | 10.5 | 3.8 | 93 | 9688 | 7406 | 0.153 | 0.253 |
3×150 | 10.5 | 3.9 | 96 | 11017 | 8165 | 0.134 | 0.206 |
3×185 | 10.5 | 4.0 | 100 | 12390 | 8904 | 0.0991 | 0.164 |
3×240 | 10.5 | 4.1 | 105 | 14427 | 9863 | 0.0754 | 0.125 |
3×300 | 10.5 | 4.4 | 108 | 15940 | 10270 | 0.0601 | 0.100 |
3×400 | 10.5 | 4.5 | 116 | 19346 | 11786 | 0.0470 | 0.0778 |
