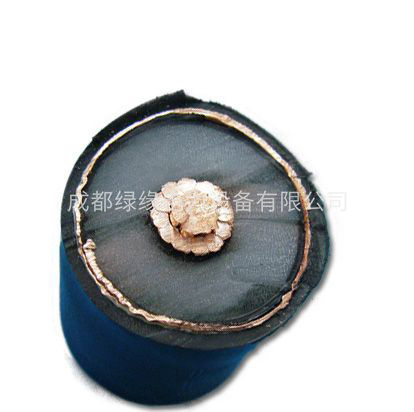

YJV-10 1×25——1×400 高压电缆

一、产品概述
    交联聚乙烯绝缘电力电缆具有卓越的热-机械性能,优异的电气性能和耐化学腐蚀性能,还具有结构简单,重量轻,敷设不受落差限制等优点,是目前广泛应用于城市电网,矿山和工厂的新颖电缆。
     电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯,从而大幅度的提高了聚乙烯的热机械性,从而保持了优异的电气性能。
      交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃,比聚氯乙烯绝缘,聚乙烯绝缘电缆均高,所以电缆的载流量也进一步提高。

二、使用要求
  工作温度
      导体最高额定工作温度90℃
  导体短路温度
       最高温度不得超过250℃,最长时间不超过5秒。
   安装敷设温度
       电缆安装敷设温度不低于0℃
       空气中敷设:环境温度40℃
       土壤中敷设:环境温度25℃

三、使用特性
    工频额定UO/U为0.6/1KV。
    电缆导体允许长期最高工作温度为90℃。
    短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。.
    电缆敷设时环境温度应不低于0℃。
    电缆弯曲半径:不小于电缆外径的15倍。

四、电缆分类
    根据电压进行分类并没有严格的划分,只是根据业内普遍认同的说法进行划分。根据使用电压,yjv电缆可分为
1KV及以下为低压电缆;
1KV~10KV为中压电缆;
10KV~35KV为高压电缆;
35~220KV为特高压电缆。




YJV-10 1×25——1×400 高压电缆型号参数:

导体标称截面

绝缘厚度

护套厚度

电缆近似外径

电缆近似重量

20℃导体

电缆载流量

短路电流

直流电阻

在空气中

直埋土壤中

导体

屏蔽层

铜带

铜丝

mm²

mm

mm

mm

kg/km

Ω/km

A

A

KA

KA

KA

1×25

4.5

1.8

23

775

0.727

165

160

3.69

1.904

3.54

1×35

4.5

1.8

24

889

0.524

205

190

5.15

1.092

3.536

1×50

4.5

1.8

26

1073

0.387

245

225

7.31

1.091

3.532

1×70

4.5

1.8

27

1308

0.268

305

275

10.2

1.09

3.527

1×95

4.5

1.8

29

1596

0.193

370

330

13.8

1.086

5.494

1×120

4.5

1.8

30

1874

0.153

430

375

17.4

1.266

5.489

1×150

4.5

1.9

32

2194

0.124

490

426

21.7

1.265

5.484

1×185

4.5

2

34

2649

0.0991

560

480

26.7

1.266

7.68

1×240

4.5

2.1

36

3234

0.0754

665

555

34.6

1.266

7.659

1×300

4.5

2.1

38

3865

0.0601

765

630

43.1

1.261

7.652

1×400

4.5

2.2

42

4830

0.047

890

725

57.4

1.256

7.622
