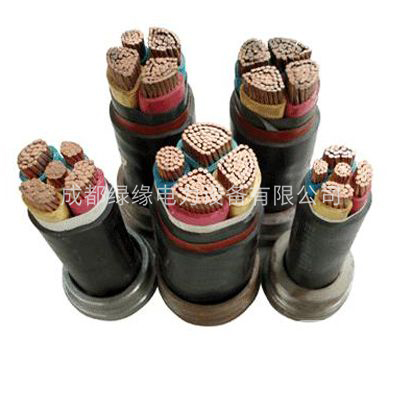

YJV-35 1×50——1×300 高压电缆

、产品概述

高压交联电缆产品具有传输容量大,工作温度,不受落差的限制,安装敷设方便等特点,广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统,由于聚氯乙烯的电绝缘的性能的最好塑料,加上经过高分子交联后成为热固性材料,因此其电性能好,机械性能和耐热性好。

二、使用特性
□、工频额定电压U0/U为10KV~26/35KV。
□、电缆导体的最高允许工作温度:90℃。
□、短路时(最长时间不超过5s)电缆导体的最高温度不超过2500℃。
□、电缆敷设时环境温度应不低于0℃。
□、电缆弯曲半径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
YJV-35 1×50――1×300 高压电缆
三、电缆额定电压的选择
电缆的额定电压应适用于电缆系统的运行状况,用U0/U(Um)。KV表示。
U0--电缆设计用的导体对地或金属屏蔽之间的额定工频电压。
U--电缆设计用的导体间的额定工频电压。

U--设备可承受的"最高系统电压"的******值。





YJV-35 1×50--1×300 高压电缆型号参数:

标称截面mm²

导体直径 mm

绝缘厚度 mm

电缆近似外径mm

电缆近似重量kg/km

1×50

8.4

10.5

38

1635

1×70

10.0

10.5

40

1948

1×95

11.7

10.5

41

2294

1×120

13.1

10.5

43

2655

1×150

14.6

10.5

44

2975

1×185

16.2

10.5

46

3362

1×240

18.4

10.5

49

4006

1×300

20.6

10.5

51

4852
