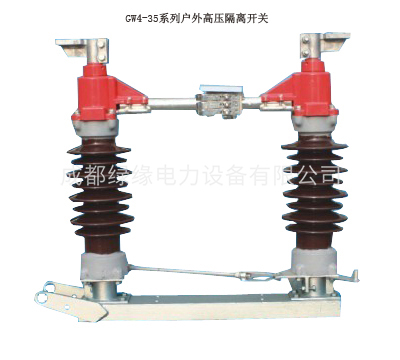

GW4系列户外高压隔离开关

一、产品概述
GW4-10 15 35/630 2000A型圆棒式隔离系列开关带避雷器、硅橡胶,是我厂针对原GW4隔离开关存在的一系列问题,按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀能有效防止"带电挂地线和带地线合闸"等误操作,操作人员也不必再另接地线。该产品其电气性能和机械性能优良,是现行10-35KV级户外开关的更新产品。

二 、适用范围
开关用于三线交流50Hz电路,供有电压无负荷时分合电路之用。其基本使用条件如下:
(1)海拔高度不超过3000m,环境温度不低于-40℃不高于+40℃。
(2)风速不大于35mm/S,地震烈度不超过8度。
(3)适应于大城市、工矿附近等污秽地区。
(4)不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。

GW4系列户外高压隔离开关技术数据:

型号

额定电压(千伏)

额定电流(A)

极限通过电流峰(KA)

5秒稳定电流(KA)

GW4-10带(W)
防污型

10

220A

10

5

400A

20

10

600A

50

14

1000A

80

21.5

1600A

90

25

GW4-15

15

200A

15

5

400A

25

10

600A

50

14

1250A

80

21.5

GW4-35

35


400A

30

10

GW4-35D

600A

50

14

GW4-10ⅢD带(W)防污型

630A

56

15

1000A

80

21.5

1250A

90

23

2000A

104

45

GW4-60

60


600A

50

14

GW4-60D

1000A

80

21.5

GW4-110

110


600A

50

14

GW4-110D

1000A

80

21.5

GW4-220

220


630A

50

14

GW4-220D

1250A

80

21.5
