GW13中性点接地高压隔离开关

一、产品概述

GW13中性点接地高压隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上,两支柱绝缘子交角为50°底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17-G手动操作机构,也可配用CJ6电动机构。

二、产品特点
1)
隔离开关采用双柱中开、触头转入式结构,具有自清洁触头的能力,提高了接触可靠性;2) 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干固,使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

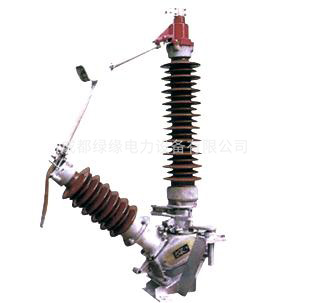

GW13中性点接地高压隔离开关

三、使用及维护
隔离开关在线路无负载时方可进行操作。开关应定期检修(约1~2年),如遇严重故障,应在故障后立即进行检修。
清除导电部分及支柱绝缘子表面污垢,接线端子与母线连接平面及触头接触面清理干净,涂上工业凡士林。
检查所有紧固件,如锥销、螺栓是否松动。
检查操作机构是否正常。

GW13中性点接地高压隔离开关性能参数:

产品型号

GW13-35

GW13-63

GW13-110

额定电压KV

40.5

72.5

126

额定电流A

630

630

630

额定峰值耐受电流KA

55

55

65/63

额定短时耐受电流KA

16/4S

16/4S

16/4S 25/3S

1min工频耐压KV

80

140

185

雷电冲击耐压KV

185

325

450

爬电距离mm

625 875 1225

1100 1600 2205

1875 2750 3150

接线端静拉力N

500

500

750

单极重量Kg

125

146

190

配用机构

CS17、CJ6

CS17、CJ6

CS17、CJ6
