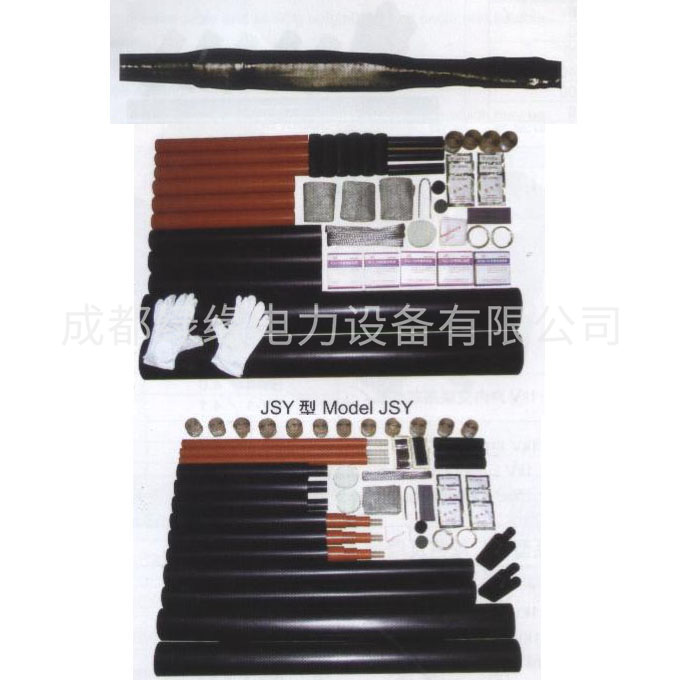

10kV单芯 三芯热缩中间接头
产品简介
10kV单芯、三芯热缩中间接头热缩产品广泛用于6-15kV交联电缆和油浸的中间连接，可分为单芯三芯中间接头
10kV单芯、三芯热缩中间接头产品型号：
| 产品名称 Name | 型号规格Type | 适用电缆截面Section |
| 10kV交联单芯中间接头 | JSY-10 / 1.1 | 25-50 |
| JSY-10 / 1.2 | 70-120 | |
| JSY-10 / 1.3 | 150-240 | |
| JSY-10 / 1.4 | 300-500 | |
| 10kV交联三芯中间接头 | JSY-10 / 3.1 | 25-50 |
| JSY-10 / 3.2 | 70-120 | |
| JSY-10 / 3.3 | 150-240 | |
| JSY-10 / 3.4 | 300-500 |
10kV单芯、三芯热缩中间接头产品技术指标：
| 项目 | 序号 | 试验项目 | 标准要求 | 试验结果 | 详注 |
| 35kV户内户外终端 | 1 | 工频电压试验(湿态) | 45kV，1min不闪络、不击穿 | 45kV，1min，组合试样各项均未闪络和击穿 | 符合要求 |
| 2 | 局部放电试验 | 13kV下放电量不大于20pC | 13kV下组合试样各项放电量均为5pc | 符合要求 | |
| 3 | 负荷循环试验 | 导体加热至(90-95℃,每一循环为8h，其中加热5h，冷却3h，共循环3次) | 按标准要求完成3次负荷循环试验 | 由以下试验评定 | |
| 4 | 局部放电试验 | 13kV下放电量不大于20pC | 13kV下组合试样各项放电量均为5pc | 符合要求 | |
| 5 | 冲击电压试验 | 105kV,正负极各10次不闪络，不击穿 | 105kV,正负极各10次(见附录A)，组合试样各项均为闪络和击穿 | 符合要求 | |
| 6 | 负极性直流电压试验 | 52kV,15Min,不闪络不击穿 | 52kV,15Min,组合试样各项均为闪络和击穿 | 符合要求 | |
| 7 | 工频电压试验 | 35kV，4h，不闪络不击穿 | 35kV，4h组合试样各项均为闪络和击穿 | 符合要求 | |
| 8 | 外观检查 | 无裂纹和变形 | 未风裂纹和变形 | 符合要求 |
