一、产品介绍
热缩型中压产品广泛应用于8.7~15KV交联电缆终端和中间连接的接续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。
二、产品示例
1、WSY-10/3.2表示10kV交联电缆户外热缩终端,适用于截面为70~120mm2的三芯电缆;
2、JSZ-10/3.1表示10kV油浸纸绝缘电缆热缩中间接头,适用于截面为25~50mm2的三芯电缆。

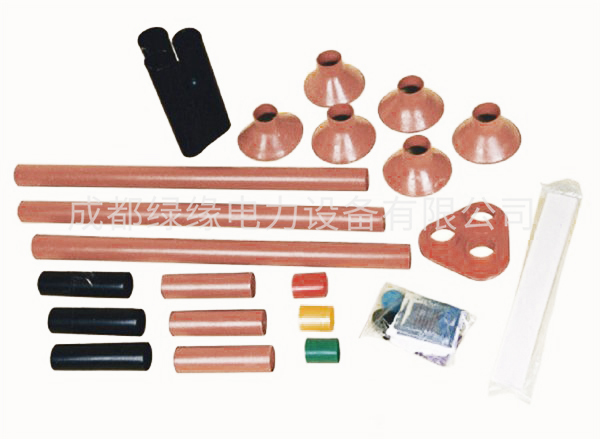

10KV单芯户内、外热缩终端产品电性能指标 :
序号 | 试验项目 | 试验标准 | 试验结果 | 结论 |
1 | 工频耐压1min | 45kv干态(户内终端、中间连接 | 未击穿、未闪络 | 通过 |
2 | 局部放电 | 13kv, ㄑ20PC | 13kv, ㄑ20PC | 通过 |
3 | 恒压负荷循环 | 导体温度950C,加热5h,冷却3h三个星期不击穿、不闪络 | 未击穿、未闪络 | 通过 |
4 | 雷电冲击1.2/50US | 105kv正负极性各10次不击穿、不闪络 | 未击穿、未闪络 | 通过 |
5 | 直流耐压负极性15min | 52kv,15min不击穿、不闪络 | 未击穿、未闪络 | 通过 |
6 | 工频耐压4h | 35kv,4h不击穿、不闪络 | 未击穿、未闪络 | 通过 |
10kV交联聚乙烯热缩电缆附件规格 :
适用电缆截面 | 户外热缩终端 | 户内热缩终端 | 中间热缩连接 | ||||
序号 | 截面(mm2) | 一芯 | 三芯 | 一芯 | 三芯 | 一芯 | 三芯 |
0 | 10~16 | WSY-10/1.0 | WSY-10/3.0 | NSY-10/1.0 | NSY-10/3.0 | JSY-10/1.0 | JSY-10/3.0 |
1 | 25~50 | WSY-10/1.1 | WSY-10/3.1 | NSY-10/1.1 | NSY-10/3.1 | JSY-10/1.1 | JSY-10/3.1 |
2 | 70~120 | WSY-10/1.2 | WSY-10/3.2 | NSY-10/1.2 | NSY-10/3.2 | JSY-10/1.2 | JSY-10/3.2 |
3 | 150~240 | WSY-10/1.3 | WSY-10/3.3 | NSY-10/1.3 | NSY-10/3.3 | JSY-10/1.3 | JSY-10/3.3 |
4 | 300~630 | WSY-10/1.4 | WSY-10/3.4 | NSY-10/1.4 | NSY-10/3.4 | JSY-10/1.4 | JSY-10/3.4 |
