产品介绍
1、冷缩技术 全套产品采取*********的全冷缩技术,无需动火及特殊工具,安装时,只需将线芯抽出,弹性体便迅速收缩并紧贴所需安装部位。
2、绝缘可靠 所有硅橡胶都为进口,硅橡胶具有优良的绝缘性的高弹性,安装后始终保持对电缆本体合适的径向压力,使内界面结合紧密,不会因电缆运行时的呼吸作用而产生电击穿。应力控制部分与主绝缘复合为一体,有效地解决了电缆外屏蔽面处的电应力集中问题,确保绝缘可靠,运行安全。
3、安装简便 所有产品都已在工厂内制造成形。无须特别培训,安装操作简单,且不用火,省时省力,全冷缩自动复位技术,安装轻松不流汗,大大减少了由于操作不当造成的质量事故,而且解决了预制电缆附件收缩不紧或安不进去的现象。
4、运用广泛 抗污秽、耐老化、憎水性好,具有优越的耐寒热性能,特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。且安装时不用明火,特别适用于石油、化工、矿山、隧道等易燃易爆场所。
5、设备先进 采用进口设备,自动化程度高,性能可靠。
6、外观漂亮 冷缩管加长且无合缝线,外表光滑美观
10KV热缩终端电缆附件简介:
10KV热缩电缆附件集防水、应力控制、屏蔽、绝缘于一体,具有良好的电气性能和机械性能,电缆终端头能在各种恶劣的环境条件下长期使用,具有重量轻、安装方便等优点。1KV、10KV、35KV热缩电缆附件和中间接头广泛应用于电力、石油化工、冶金、铁路港口和建筑各个领域。本公司产品套装件已含使用时所需附件,用时只需一加热用喷灯即可,方便客户使用。详情请查阅公司网站,
10KV热缩终端电缆附件特点:
热缩电缆附件采用“三道密封”“双地线”工艺,
1、交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开,使电缆预试更加合理。
a、测铜铠地线与对地电阻,导通时说明电缆外护层已破坏。
b、测两根地线间电阻,导通时说明内衬层已破坏;测铜屏蔽地线对地电阻,导通时说明电缆内、外户层都已损坏。
c、相色管不褪色。
d、为了施工方便,开发了三角垫锥。
e、指套锥形结构,决不开裂。
2、交联电缆热缩型中间连接新工艺(三道密封工艺)
a、电缆中间接头故障许多是因为密封不好造成的,我公司采用新工艺 (三道密封工艺),使电缆运行起来更加安全可靠。所谓三道密封即外护层密封、内护层密封再加内绝缘管两端的密封,共三道密封。
b、绝缘管加长,解决了爬电问题。
c、护套管柔软、阻燃。

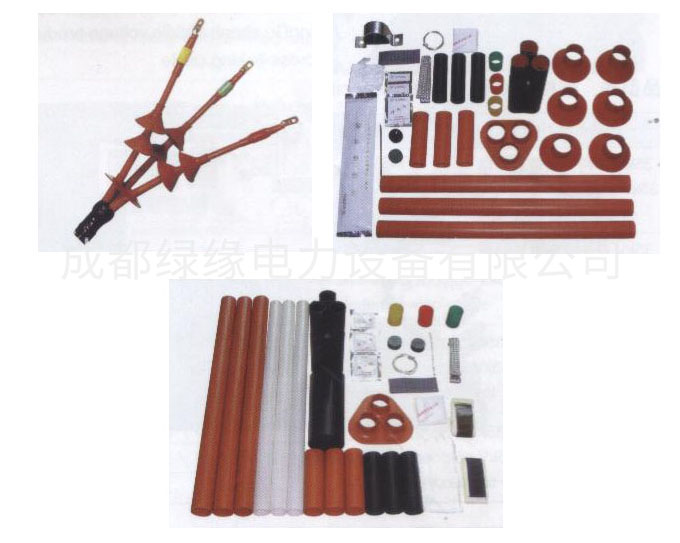

10kV 交联电缆热缩户内、外终端电缆附件产品型号:
产品名称 Name | 型号规格Type | 适用电缆截面Section |
10kV户内交联三芯终端 | NSY-10 / 3.1 | 25-50 |
NSY-10 / 3.2 | 70-120 | |
NSY-10 / 3.3 | 150-240 | |
NSY-10 / 3.4 | 300-500 | |
10kV户外交联三芯终端 | WSY-10 / 3.1 | 25-50 |
WSY-10 / 3.2 | 70-120 | |
WSY-10 / 3.3 | 150-240 | |
WSY-10 / 3.4 | 300-500 | |
10kV户内油浸三芯终端 | NSZ-10 / 3.1 | 25-50 |
NSZ-10 / 3.2 | 70-120 | |
NSZ-10 / 3.3 | 150-240 | |
10kV户外油浸三芯终端 | WSZ-10 / 3.1 | 25-50 |
WSZ-10 / 3.2 | 70-120 | |
WSZ-10 / 3.3 | 150-240 |
10kV 交联电缆热缩户内、外终端电缆附件产品技术指标
项目Item | 序号 | 试验项目 Test item | 标准要求 stand requirement | 试验结果 Result | 详注 Note |
10kV户内户外终端
| 1 | 工频电压试验(湿态) | 45kV,1min | 45kV,1min,组合试样各项均未闪络和击穿 | 符合要求 |
2 | 局部放电试验 | 13kV下放电量不大于20pC | 13kV下组合试样各项放电量均为5pc | 符合要求 | |
3 | 负荷循环试验 | 导体加热至(90-95℃,每一循环为8h,其中加热5h,冷却3h,共循环3次) | 按标准要求完成3次负荷循环试验 | 由以下试验评定 | |
4 | 局部放电试验 | 13kV下放电量不大于20pC | 13kV下组合试样各项放电量均为5pc | 符合要求 | |
5 | 冲击电压试验 | 105kV,正负极各10次不闪络,不击穿 | 105kV,正负极各10次(见附录A),组合试样各项均为闪络和击穿 | 符合要求 | |
6 | 负极性直流电压试验 | 52kV,15Min,不闪络不击穿 | 52kV,15Min,组合试样各项均为闪络和击穿 | 符合要求 | |
7 | 工频电压试验 | 35kV,4h,不闪络不击穿 | 35kV,4h组合试样各项均为闪络和击穿 | 符合要求 |
