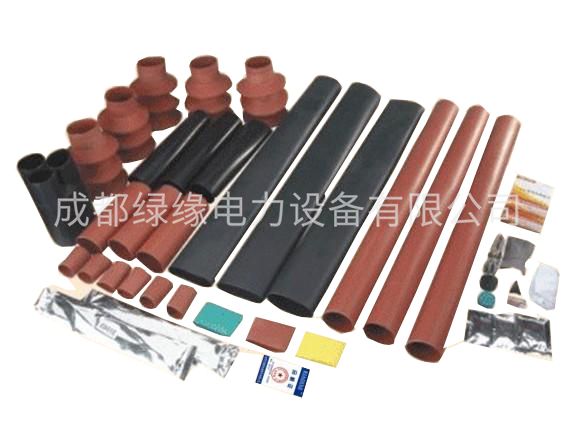

35kV 交联电缆热缩户内 外终端

35kV 交联电缆热缩户内 外终端产品参数请咨询我们的客服人员具体详情请咨询我们客服人员热线电话:028-87703039    028-6853815635kV 交联电缆热缩户内、外终端

35kV 交联电缆热缩户内、外终端产品型号:

产品名称 Name

型号规格Type

适用电缆截面Section

35kV户内交联单芯终端
35kV indoor cross-linking
single-cores terminal

NSY-35 / 1.1

50-120

NSY-35 / 1.2

150-300

NSY-35 / 1.3

400-500

35kV户外交联单芯终端
35kV outdoor cross-linking
single-cores terminal

WSY-35 / 1.1

50-120

WSY-35 / 1.2

150-300

WSY-35 / 1.3

400-500

35kV户内交联三芯终端
10Kv indoor
three-cores terminal

NSY-35 / 3.1

50-120

NSY-35 / 3.2

150-300

NSY-35 / 3.3

400-500

35kV户外交联三芯终端
10Kv outdoor
three-cores terminal

WSY-35 / 3.1

50-120

WSY-35 / 3.2

150-300

WSY-35 / 3.3

400-500


35kV 交联电缆热缩户内、外终端产品技术指标:

项目Item

序号

试验项目 Test item

标准要求 stand requirement

试验结果 Result

详注 Note

35kV户内户外终端
35kV

1

工频电压试验(湿态)

105kV,1min
不闪络、不击穿

105kV,1min,组合试样各项均未闪络和击穿

符合要求

2

局部放电试验

39kV下放电量不大于10pC

13kV下组合试样各项放电量均为5pc

符合要求

3

负荷循环试验

导体加热至(90-95℃,每一循环为8h,其中加热5h,冷却3h,共循环3次)

按标准要求完成3次负荷循环试验

由以下试验评定

4

局部放电试验

39kV下放电量不大于10pC

13kV下组合试样各项放电量均为5pc

符合要求

5

冲击电压试验

250kV,正负极各10次不闪络,不击穿

250kV,正负极各10次(见附录A),组合试样各项均为闪络和击穿

符合要求

6

负极性直流电压试验

156kV,15Min,不闪络不击穿

156kV,15Min,组合试样各项均为闪络和击穿

符合要求

7

工频电压试验

104kV,4h,不闪络不击穿

104kV,4h组合试样各项均为闪络和击穿

符合要求
