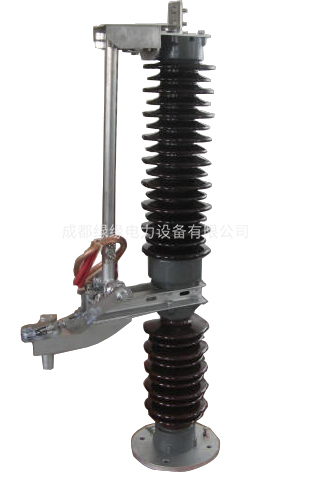

GW8型户外交流高压中性电隔离开关
一、产品概述
GW8型户外交流高压中性电隔离开关是用于三相交流50Hz的户外高压电气设备，供带电线路在无荷载的情况下，分合变压器中性点对地连线之用。
1、为单极单断口结构的隔离开关，主要包括：底座，支柱绝缘子、接地线、左触头装配，右触头装配等部分组成。
2、在操动机构的带动下，通过基座底部拐臂，拉杆，齿伞轮可分别使两支柱绝缘子转动，以实现分合闸操作，分合闸有明显可见断口，操动机构配有辅助开关，在分、合闸终止时，将相应的触点断开或闭合，可发出相应的分、合信号。
3、性能可靠安装维护方便：结构简单，通流能力强。
4、配用电动机构或手动机构，可附装电磁锁。
二、使用环境
1、海拔高度不超过1000m
2、周围空气温度：上限+40℃，下限-25℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、覆冰厚度10mm；
6、空气污秽程度：0级（普通级）、Ⅱ、Ⅲ（耐污型）。
三、产品特点
中性点隔离开关主要由隔离开关主体,连杆系统,操作机构组成.本体有触头装配,棒式支柱绝缘子,导电杆装配,安装板等装配组成. 连杆系统由接头和连杆组成.
操动机构输出可作120度水平旋转,通过连杆系统及转臂转动触头与静触头合闸或分闸.处于合闸或分闸位置时,由操作机构上的定位装置保证触头与静触头处于正确的合闸位置或分断位置.
GW8型户外交流高压中性电隔离开关型号参数：
|
产品型号 |
GW8-35G |
GW8-60G |
GW8-110G |
|
额定电压KV |
40.5 |
72.5 |
126 |
|
额定电流A |
400 |
400 |
400 |
|
额定峰值耐受电流KA |
15.5 |
15.5 |
15.5 |
|
额定短时耐受电流KA |
4.2/10S |
4.2/10S |
4.2/10S |
|
1min工频耐压KV |
80 |
140 |
185 |
|
雷电冲击耐压KV |
185 |
325 |
450 |
|
爬电距离mm |
625,875 |
1100,1600 |
1870,2750 |
|
接线端静拉力N |
500 |
500 |
750 |
|
单极重量Kg |
75 |
90 |
105 |
|
配用机构 |
CS8-5、CJ2 |
CS8-5、CJ2 |
CS8-5、CJ2 |
