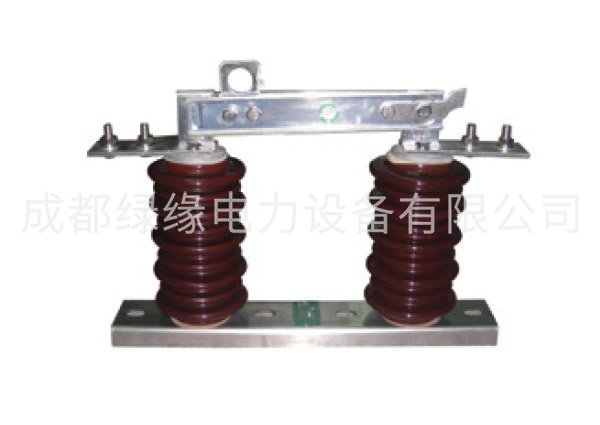

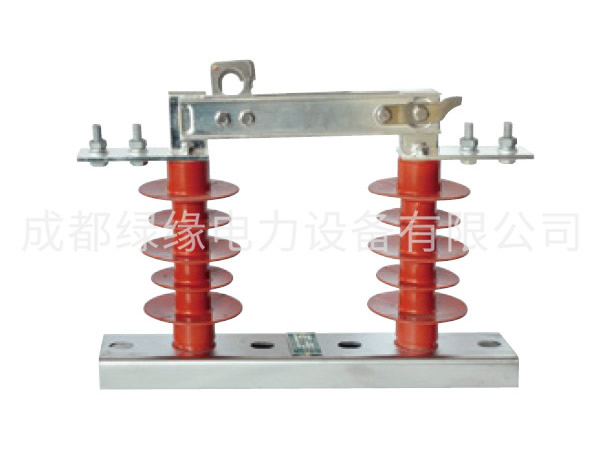

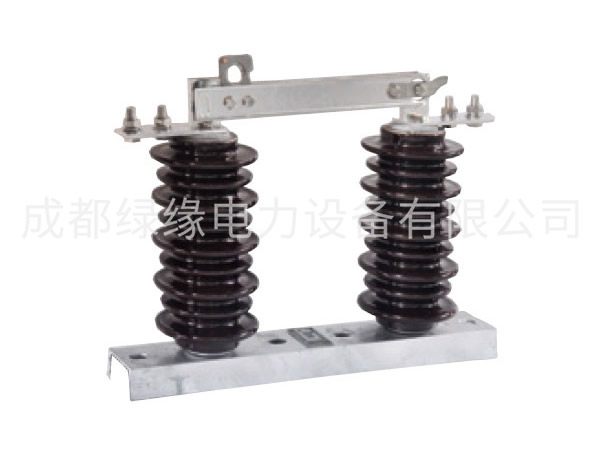

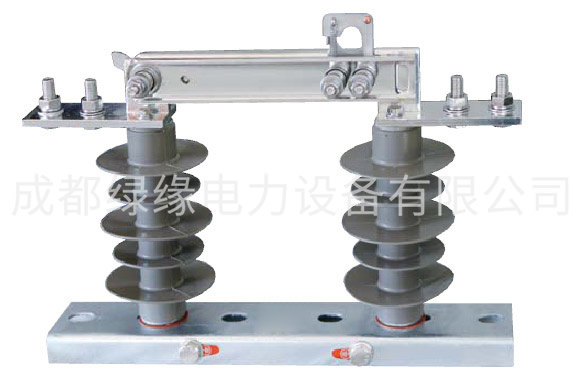

(H)GW9-12 系列户外高压交流隔离开关



产品概述

(H)GW9-12系列户外高压交流单相隔离开关(以下简称“隔离开关”), 供1 0kV线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
隔离开关符合GB 1985—2014《高压交流隔离开关和接地开关》、DL/T 486—2010《高压交流隔离开关和接地开关》等技术标准。

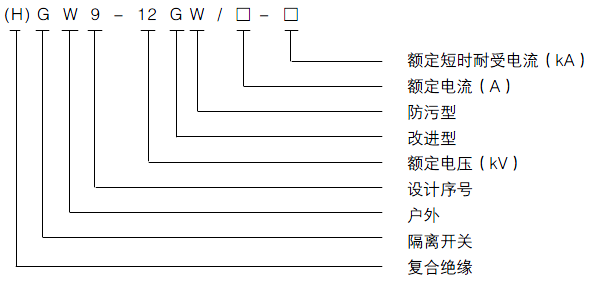

型号及含义

使用环境条件

☆ 海拔:不超过1000m,如海拔高于1000m,则额定绝缘水平应进行相应修正;
☆ 环境温度:上限+45℃,下限-40℃,最热月平均气温30℃,******日温差25K;
☆ 太阳辐射强度(户外):0.1W/cm2;
☆ 风速/风压(户外):34m/s(700Pa);
☆ 污秽等级:e级;
☆ 覆冰厚度:≤20mm。

☆ 湿度:日相对湿度平均值≤95%,月相对湿度平均值≤90%;
☆ 耐受地震能力:水平加速度0.3 m/s2,垂直加速度0.15 m/s2;
☆ 安全系数:正弦共振三周波,安全系数1.67以上。

主要优特点

☆ 在产品结构和耐腐蚀方面作了重大改进,合闸后导电板具有自锁功能,分闸时拉动钩环自动解锁,其安装底座、
导电弹簧及弹簧盖、自锁装置的锁板、锁钩及锁钩弹簧、标准件全部采用SUS304无磁不锈钢制造,表面亮化处理,
耐腐蚀能力强;
☆ 导电板设有止动销,******旋转开口不小于160度。导电板触头处设有不锈钢夹簧,经钝化处理、铆装安装,高弹性,
保持接触压紧力;
☆ 主导电回路零件材质均为T2紫铜,静触头和接线板为整体型材拉制,彻底解决了以往静触头和接线板焊接引起的接触不良问题;
☆ 主回路导电部件表面全部镀银,厚度不小于20μm,用封闭抗氧化处理技术,表面镀层光亮持久抗氧化能力强,导电性能优良,回路电阻≤80μΩ;
☆ 接线板为双孔式结构,采用硬态铜合金材质,外层采用镀银工艺;
☆ 采用外压式触头弹簧,导电触头为面接触“圆弧”式结构、高均匀压力、自净式,接触压力长期保持不变,保证产品长期运行安全可靠;
☆ 绝缘子采用高强瓷或硅橡胶复合材料,大爬距设计,满足e级防污要求,并具有良好的抗污秽能力和运行特性;
☆ 带电部位的最小对地距离大于200mm,断口间距离大于230mm,适合高海拔地区使用。

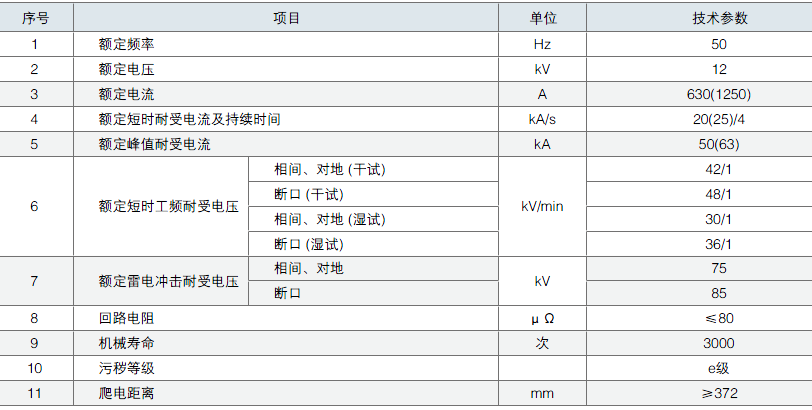

技术参数

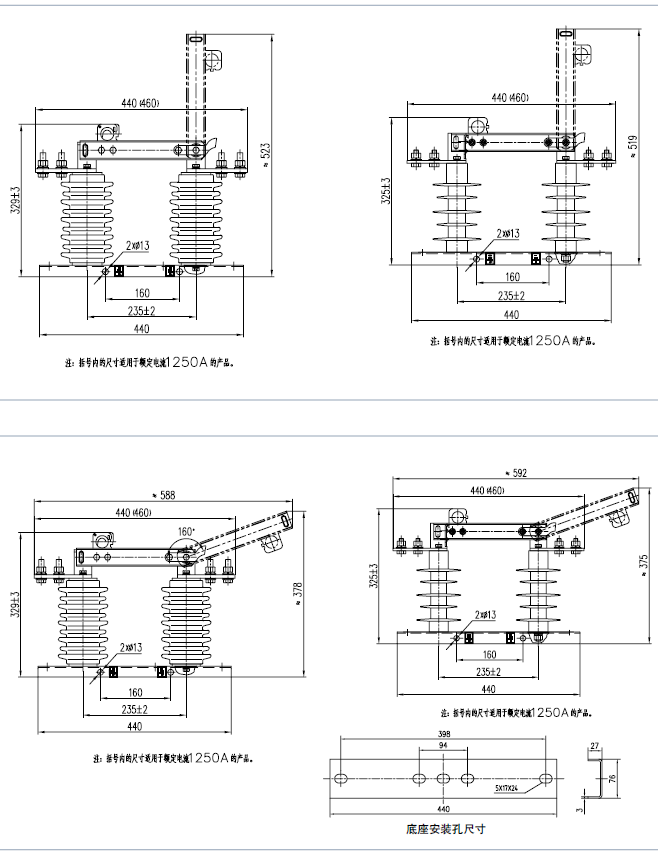

外形及安装尺寸
