一、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
二、使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
2)户外套管
环境温度不高于+40℃,不低于-40℃;
海拔不超过l000m;
风速不大于34m/s
产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
无经常性的剧烈振动
三、型号说明
CL- 户内铝导体穿墙瓷套管
C -户内铜导体穿墙瓷套管
CWL -户外-户内铝导体穿墙瓷套管
CWWL -耐污型户外-户内铝导体穿墙瓷套管
CW -户外-户内铜导体穿墙瓷套管
CWW -耐污型户外-户内铝导体穿墙瓷套管
CM -户内母线式穿墙瓷套管
CMWW -耐污型户外-户内母线式穿墙瓷套管
CB 户内圆铜导杆穿墙瓷套管
CWB -户外-户内圆铜导杆穿墙瓷套管

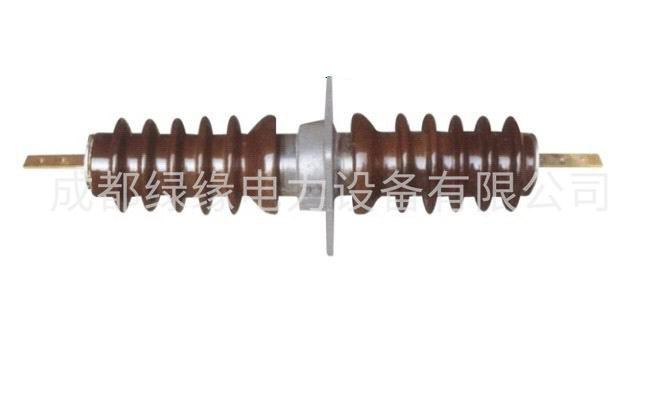

CWW-35户外穿墙套管基本参数:
名称 | 型号 | 额定电压 | 额定电流 | 备注 |
铜导体陶瓷穿墙套管 | CWW- | 35 | 200、400、600、1000、1500、2000、3000、3150 |
|
