一、产吕概述
高压穿墙套管(以下简称套管)适用于额定电压(10~35)KV,频率(15~60)Hz的三相交流系统电站和变压所配电装置上,供导电部分穿过隔板、墙壁或其他接地物,起绝缘支架和外部导线(母线)间固定连接之用。
二、使用环境条件
a、环境温度不高于+40℃,不低于-40℃;
b、海拔高度不超过1000m;
c、相对湿度月平均值不大于90%;
d、周围空气应不受腐蚀或可燃气体、水蒸气等明显污秽;
e、无经常性的剧烈振动
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持对到点部分使之对地或外壳绝缘。
穿墙套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线套管穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相联时。易产生电化腐蚀,接触面温升过高而导致接头烧坏,影响设备设备寿命,故应采用铜铝过渡接头,但有给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。

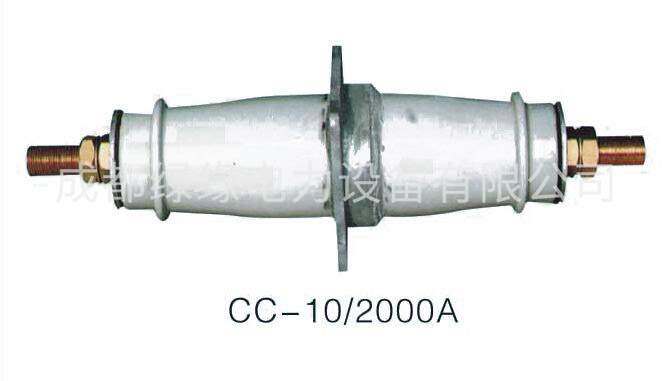

CC-10KV/2000A圆铜棒高压穿墙套管型号参数:
产品型号 | 额定电压kv | 额定电流A | 主要尺寸 | 装置场所 | ||||||||
D | L | L1 | L2 | L3 | d1 | d2 | a | b | ||||
CC-10/1000 | 10 | 1000 | 145 | 655 | 510 | 250 | 12 | 15 | M30 | 150 | - | 户内 |
CC-10/1500 | 10 | 1500 | 145 | 655 | 510 | 250 | 12 | 15 | M39 | 150 | - | 户内 |
CC-10/2000 | 10 | 2000 | 145 | 675 | 510 | 250 | 12 | 15 | M45 | 150 | - | 户内 |
