一、 产品概述

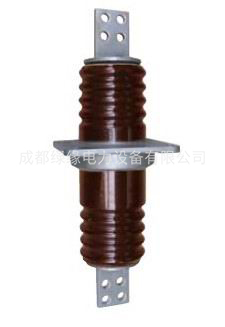

CB-35KV/200A 3150A户内铜排高压穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用。
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
环境温度不高于+40℃,不低于-40℃
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。
4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋******尺寸开孔。
一、CB-35KV/200A 3150A户内铜排高压穿墙套管型号表:
CB-35KV/200A |
CB-35KV/400A |
CB-35KV/600A |
CB-35KV/1000A |
CB-35KV/1500A |
CB-35KV/2000A |
CB-35KV/3000A |
CB-35KV/3150A |
二、CB-35KV/200A 3150A户内铜排穿墙套管参数表:
型号 | 额定电压KV | 额定电流 | 5秒钟短时电流kA不小于 | 户外端公称爬电距离mm | 工频电压kv不小于 | BIL KV peak 不小于 | 弯曲破坏负荷kN不小于 | 重量kg | |||
干耐受 | 湿耐受 | 击穿 | 可见电晕 | ||||||||
CB-35/200 | 35 | 400 | - | 595 | 110 | 80 | 176 | 25.8 | 1955 | 7.5 | - |
CB-35/400 | 35 | 400 | 7.2 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 33 |
CB-35/600 | 35 | 600 | 12 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 35.5 |
CB-35/1000 | 35 | 1000 | 20 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 37.5 |
CB-35/1500 | 35 | 1500 | 30 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 39.5 |
CB-35/2000 | 35 | 2000 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 73 |
CB-35/3000 | 35 | 2000 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 74 |
CB-35/3150 | 35 | 3500 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 75 |
