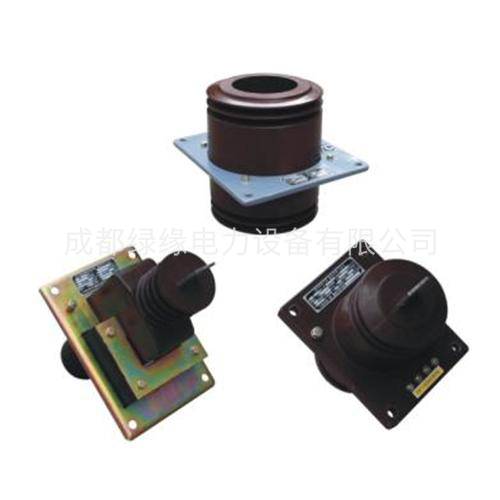

LAJ-10Q电流互感器
一、产品概述
LAJ-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。
二、结构简介
本系列电流互感器分单匝式、复匝式、母线式三种。
三、额定参数
1、LAJ-10Q电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。
LAJ-10Q电流互感器产品参数：
| 产品型号 | 额定电流 | 级次组合 | 准确级及额定输出（VA） | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LAJ-10Q | 20/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 10P15/10P15 | 10 | 15 | 20 | 20 | 2.4 | 4.3 |
| 30/5 | 3.6 | 6.5 | ||||||
| 40/5 | 4.8 | 8.6 | ||||||
| 50/5 | 6 | 10.8 | ||||||
| 75/5 | 9 | 16.2 | ||||||
| 100/5 | 12 | 21.5 | ||||||
| 150/5 | 18 | 32.3 | ||||||
| 200/5 | 24 | 43 | ||||||
| 300/5 | 30 | 54 | ||||||
| 400/5 | 30 | 54 | ||||||
| 500/5 | 30 | 55 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000-1500/5 | 15 | 20 | 40 | 40 | - | - | ||
| 2000-6000/5 | 50 | 50 | ||||||
