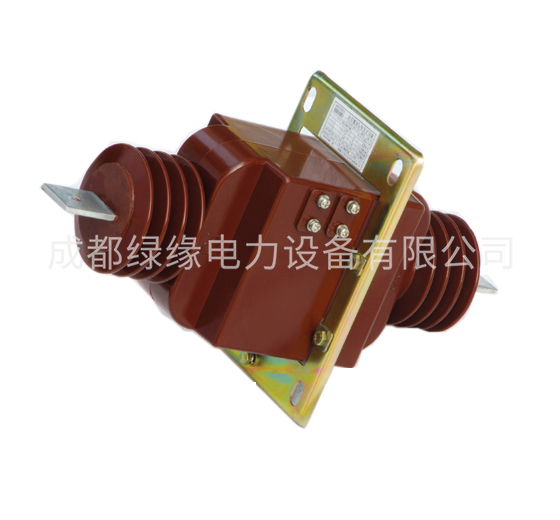

LAZBJ-10Q电流互感器
一、产品概述
LAZBJ-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。
二、技术参数
1、额定绝缘水平：12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。
LAZBJ-10Q电流互感器产品参数：
| 额定一次电流 | 准确级及额定输出 | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
| 0.2s | 0.2 | 0.5 | 额定输出(VA) | 准确级及准确限值系数 | |||
| 20/5 | 10 | 10 | 10 | 15 | 10P10 | 1.8 | 3.2 |
| 30/5 | 2.7 | 4.8 | |||||
| 40/5 | 3.6 | 6.4 | |||||
| 50/5 | 4.5 | 8 | |||||
| 75/5 | 6.8 | 12 | |||||
| 100/5 | 9 | 16 | |||||
| 150/5 | 13.5 | 24 | |||||
| 200/5 | 18 | 32 | |||||
| 300/5 | 22.5 | 40.5 | |||||
| 400/5 | 30 | 54 | |||||
| 500/5 | 30 | 55 | |||||
| 600/5 | 30 | 54 | |||||
| 800~1000/5 | 40 |
| |||||
LAZBJ-10Q电流互感器
| 额定一次电流 | 准确级组合 | 二次额定输出 | 一秒热稳定电流(KA) | 动稳定电流(KA) | ||||
| 0.2S 0.5S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5-200 | 0.2(S)/10P10 0.5(S)/10P10 | 10 | 10 | 10 | 10 | 10 | 90lim | 200lin |
| 300、400 | 24.5 | 44 | ||||||
| 500 | 0.2(S)/10P15 0.2(S)/10P10 0.2(S)/10P15 | 10 | 20* | 32 | 80 | |||
| 600 |
15 | 32 | 80 | |||||
| 800-1000 | 63 | 100 | ||||||
