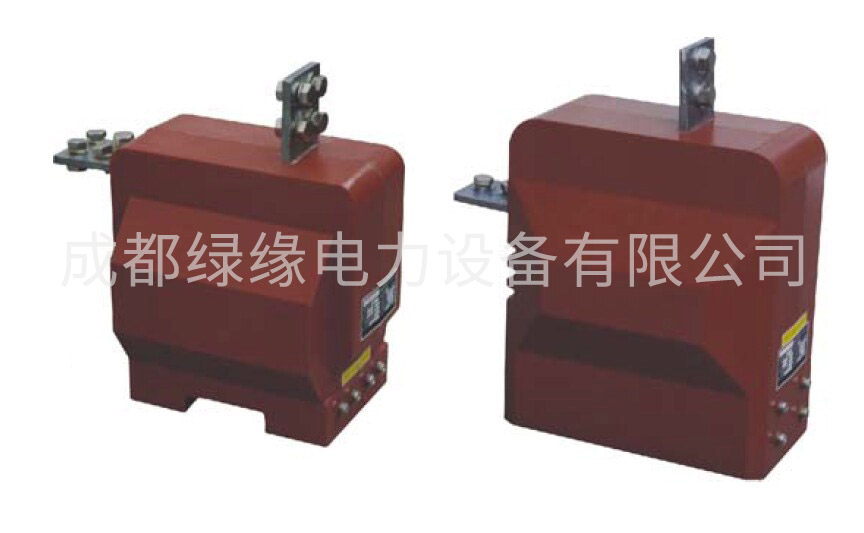

LFSQ-10电流互感器
一、产品概述
LFSQ-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
LFSQ-10电流互感器为环氧树脂浇注绝缘全封闭结构，具有优良的绝缘性能和防潮能力，体积小。重量轻，适宜于任何位置、任意方向安装。
三、技术参数
1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级；
LFSQ-10电流互感器产品参数：
| 型 号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 短时热电流(Ith)(kA) | 额定动稳定电流(Idyn)(kA) | ||
| 0.2 | 0.5 | 10P10 | |||||
| LFS-10Q | 5-200 | 0.2(S)/0.2(S) | 10 | 10 | 15 | 100I1n | 250 I1n |
| 250 | 27 | 67.5 | |||||
| 300 | 36 | 80 | |||||
| 400 | 45 | 90 | |||||
| 500、600 | 56 | 100 | |||||
| 750、800 | 63 | 100 | |||||
| 1000 | 80 | 130 | |||||
| LFSB-10 | 5-200 | 0.2/10P10 | 10 | 10 | 20 | 80I1n | 200 I1n |
| 300 | 0.5/10P10 | 21 | 50 | ||||
| 400 |
| 24 | 60 | ||||
| 600 |
| 30 | 70 | ||||
| 800 |
| 40 | 75 | ||||
|
|
| ||||||
LFSQ-10Q电流互感器外形及安装尺寸、型号含义
| 型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 短时热电流(Ith)(kA) | 额定动稳定电流(Idyn)(kA) | |||||
| 0.2S 0.5S | 0.2 | 0.5 | 10P10 | |||||||
| LFSQ-10P | 5 | 0.2(S)/0.2(S)
| 10 | 10 | 10 | 10 | 0.8 | 2 | ||
| 10 | 1.6 | 4 | ||||||||
| 15 | 6.3 | 15 | ||||||||
| 20、25 | 9.3 | 23 | ||||||||
| 30 | 12.5 | 31.5 | ||||||||
|
| 40、50 |
| 18 | 45 | ||||||
| 75 | 36 | 90 | ||||||||
| 100-250 | 45 | 100 | ||||||||
| 300 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15
| 15 | 15 | 15 | 63 | 100 | ||||
| 400 | 20 | |||||||||
| 500 | 20 | 30 | 80 | 130 | ||||||
| 600-800 | 20 | 30 | 40 | |||||||
| 1000-1600 | 30 | 40 | ||||||||
