一、电流互感器原理
LFZB8-10A B型电流互感器是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
二、LFZB8-10A,LFZB8-10B电流互感器概述
LFZB8-10A,B型电流互感器为环氧树脂浇注全封闭穿墙式结构,适用于额定频率为50Hz或60Hz,额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

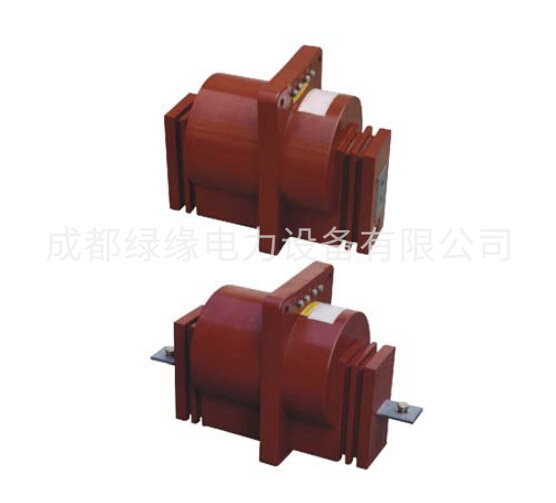

三、LFZB8-10A,B型电流互感器简介
本型电流互感器为全封闭穿墙式结构,该产品体积小,安装方便,是取代LA-10、LAJ-10、LFZ-10的新一代产品。
LFZB8-10A,LFZB8-10B型电流互感器额参数
额定一次电流(A) | 准确级组合 | 额定二次输出(VA) | 额定短时热电流(KA) | 额定动稳定电流(KA) | ||
0.2S 0.2 0.5S | 0.5 | 10P10 | ||||
20 | 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10 | 10 | 15 | 15 | 2 | 5 |
30 | 3 | 7.5 | ||||
40 | 4 | 10 | ||||
50 | 6 | 15 | ||||
75 | 8 | 20 | ||||
100 | 12 | 30 | ||||
150 | 15 | 37.5 | ||||
200 | 20 | 50 | ||||
300 | 32 | 80 | ||||
400 | 36 | |||||
500、600 | 20 | 63 | 150 | |||
750、800 | 80 | 200 | ||||
1000、1200 | 100 | 250 |
技术参数表
产品型号 | 额定电流比(A) | 级次组合 | 准确级及额定输出(VA) | 一秒热稳定 | 动稳定 | ||||
LFZB8-10A LFZB8-10B | 15/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 0.2S/5P15 0.2/5P15 0.5/5P15 | 10 | 10 | 15 | 20 | 20 | 2 | 5 |
20/5 | 3 | 7.5 | |||||||
30~40/5 | 5 | 12.5 | |||||||
50~60/5 | 10 | 25 | |||||||
75/5 | 16 | 40 | |||||||
100/5 | 20 | 50 | |||||||
150~200/5 | 32 | 80 | |||||||
300~400/5 | 40 | 100 | |||||||
500~600/5 | 63 | 150 | |||||||
800/5 | 80 | 200 | |||||||
1000/5 | 100 | 250 | |||||||
LFZB8-10A LFZB8-10B | 15-20~30/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 0.2S/5P15 0.2/5P15 0.5/5P15 | 10 | 10 | 15 | 30 | 30 | 2 | 5 |
20-40~50/5 | 3 | 7.5 | |||||||
30-40~50/5 | 5 | 12.5 | |||||||
40-50~75/5 | 8 | 20 | |||||||
50-75~100/5 | 10 | 25 | |||||||
75-100~150/5 | 16 | 40 | |||||||
100-150~200/5 | 20 | 50 | |||||||
150-200~300/5 | 31.5 | 78 | |||||||
200-300~400/5 | 31.5 | 78 | |||||||
300-400~500/5 | 40 | 100 | |||||||
400-500~600/5 | 40 | 100 | |||||||
600-800~1000/5 | 80 | 200 |
