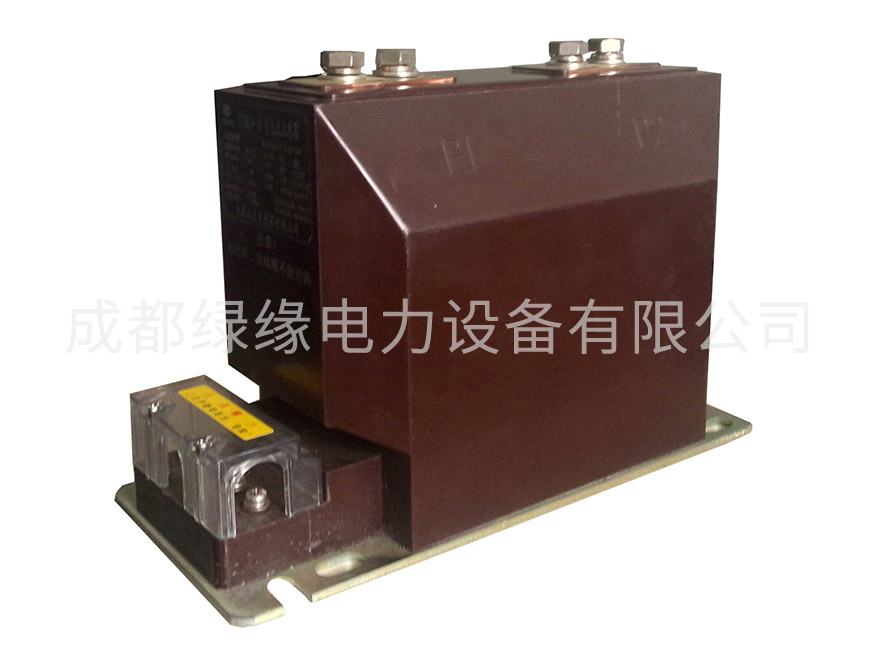

LZZBJ9-10C2电流互感器
一、产品概述
LZZBJ9-10C2电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
本系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。
三、技术参数
1、LZZBJ9-10C1电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级
LZZBJ9-10C2电流互感器产品参数：
| LZZBJ9-10C1电流互感器 电流变比 | 准确级组合 | 准确级及额定输出 | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | ||
| 0.2s | 0.5s | 额定输出(VA) | 准确级及限值系数 | ||||
| 5/5 | 0.2S/0.5 0.5/10P20 | 10 | 10 | 15 | 10P10 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | |||||
| 15/5 | 2.3 | 5.8 | |||||
| 20/5 | 3 | 7.5 | |||||
| 30/5 | 4.5 | 11.2 | |||||
| 40/5 | 6 | 15 | |||||
| 50/5 | 7.5 | 18.8 | |||||
| 75/5 | 11.5 | 29 | |||||
| 100/5 | 15 | 37.5 | |||||
| 150～200/5 | 22.5 | 56.5 | |||||
| 300～600/5 | 45 | 112.5 | |||||
| 800～2500/5 | 63 | 157.5 | |||||
| 3000/5 | 80 | 160 | |||||
| 额定一次电流 | 准确级组合 | 额定二次输出 | 一秒热稳定电流(KA) | 动稳定电流(KA) | ||||
| 0.2s 0.5s | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5-150 | 0.2S/10P15 | 10 | 10 | 15 | 15 | 20 | 150lin | 375lin |
| 200 | 36 | 80 | ||||||
| 300-800 | 45 | 100 | ||||||
| 1000-1500 | 15 | 20 | 20 | 30 | 63 | 130 | ||
| 2000-3150 | 80 | 160 | ||||||
| 5-150 | 0.2S/0.2/10P15 | 10 | 15 | 15 | 15 | 150 | 375lin | |
| 200 | 36 | 80 | ||||||
| 300-800 | 45 | 100 | ||||||
| 1000-1500 | 20 | 20 | 20 | 63 | 130 | |||
| 2000-3150 | 80 | 160 | ||||||
