一、产品简介

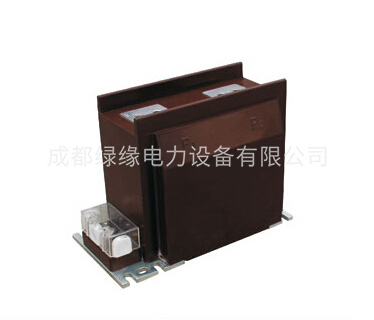

LZZB9-12/150B/2S系列电流互感器为环氧树脂浇注全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
LZZB9-12系列电流互感器为环氧树脂浇注绝缘全封闭结构,耐污染及潮湿。安装时将一次出线螺钉压紧,保证接触可靠。
三、技术参数
1、额定绝缘水平:12/42/75kV
2、LZZB9-12/150B/4S电流互感器额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。
6、若用户有要求 ,测量级可为0.2S、0.5S级。
LZZBJ9-12系列电流互感器常规技术参数:
产品型号 | 额定电流比(A) | 级次组合 | 额定输出(VA) | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
0.2s | 0.2s | 0.5s | 额定输出(VA) | 准确级及准 | |||||
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S | 5/5 | 0.2s/10P | 10 | 10 | 10 | 15 | 10P15 | 0.8 | 1.9 |
10/5 | 1.5 | 3.8 | |||||||
15/5 | 2.3 | 5.8 | |||||||
20/5 | 3 | 7.5 | |||||||
30/5 | 4.5 | 11.2 | |||||||
40/5 | 6 | 15 | |||||||
50/5 | 7.5 | 18.8 | |||||||
75/5 | 11.5 | 29 | |||||||
100/5 | 15 | 37.5 | |||||||
150~200/5 | 22.5 | 56.5 | |||||||
300~600/5 | 45 | 112.5 | |||||||
80~1250/5 | 63 | 157.5 |
LZZBJ9-12/175B/2S和LZZBJ9-12/175B/4S电流互感器常规技术参数:
型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 短时热电流(Ith)(kA) | 额定动稳定电流(Idyn)( kA) | ||||
0.2 | 0.5 | 5P10 10P10 | 5P15 | 10P20 | |||||
LZZBJ9-12/175B/2S | 20/5~100/5 | 0.2/10P15 | 10 | 15 | 20 | 30 | 20 | 150I1n | 375I1n |
150/5 | 31.5 | 80 | |||||||
200/5 | |||||||||
300/5 | 45 | 112.5 | |||||||
400/5 | |||||||||
600/5 | 63 | 130 | |||||||
800/5 | 40 | ||||||||
1000/5 | 15 | 30 | 80 | 160 | |||||
1200/5 | |||||||||
1250/5 | |||||||||
1500/5 | 100 | 160 | |||||||
2000/5 | |||||||||
2500/5 | 20 | 40 | 40 | ||||||
3000/5 |
